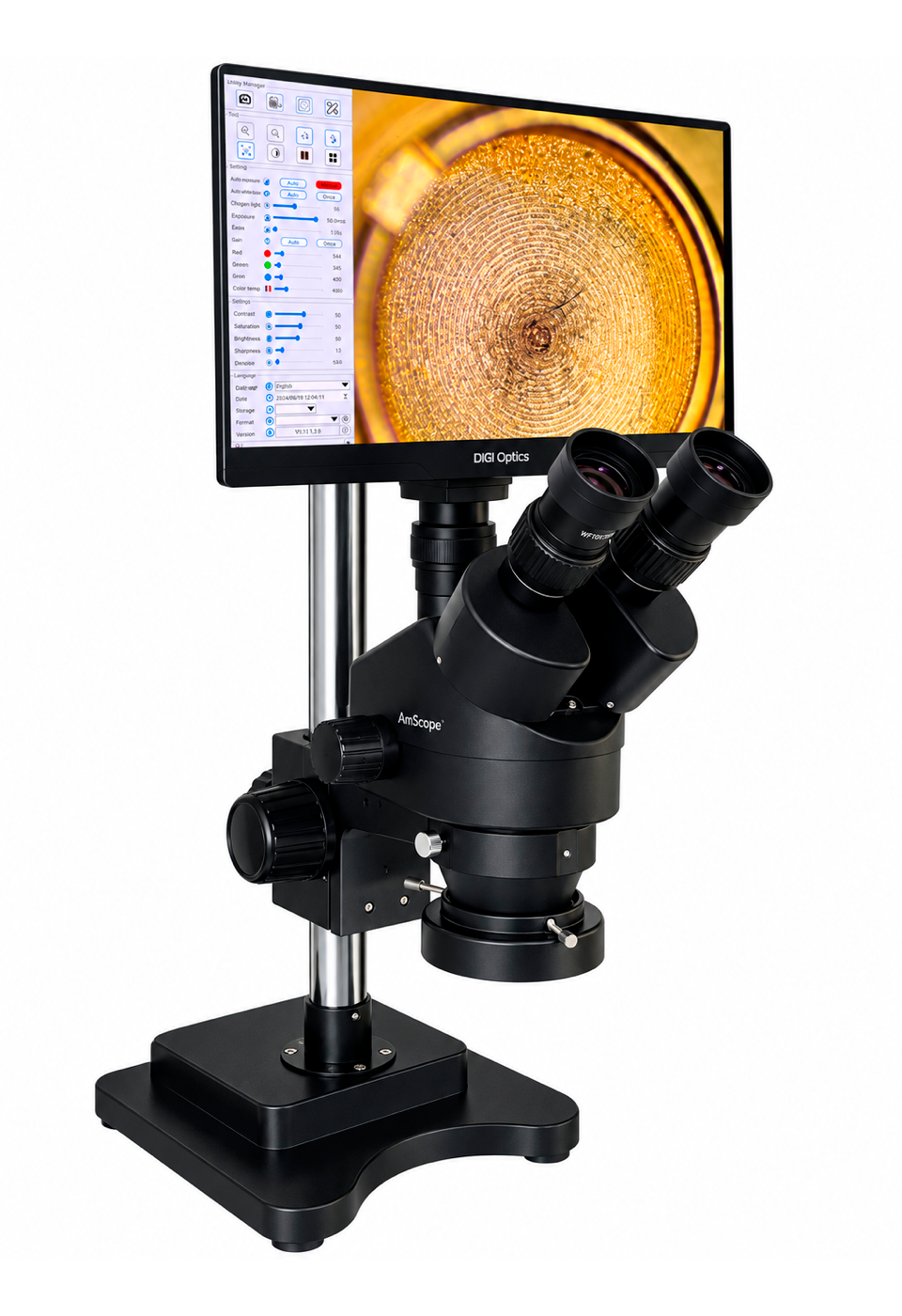

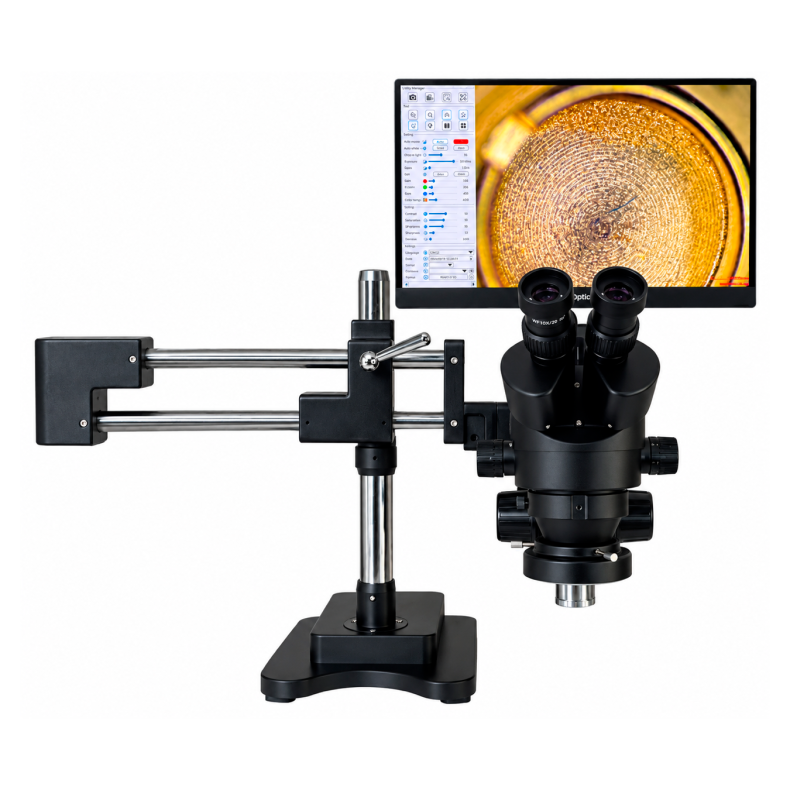

DocuTech Inspect 4K – simul-fokalt stereomikroskop 3,5–90x med 13,3" AMOLED-skærm

DocuTech Inspect 4K er en komplet digital stereomikroskopløsning sammensat af udvalgte komponenter fra AmScope og DIGI Optics. Systemet kombinerer et AmScope SM-4T simul-fokalt trinokulært stereo zoom-mikroskop med dobbelt bomstander, et DIGI Optics 8,3 MP 4K-kamera med integreret 13,3" AMOLED-monitor samt en AmScope 0,5x C-mount kameraadapter.

Kombinationen er udviklet som en samlet DocuTech-løsning til visuel inspektion, digital måling, kvalitetskontrol, montage, fejlsøgning og dokumentation. Du kan arbejde stereoskopisk gennem mikroskopets okularer, mens DIGI Optics-kameraet samtidig viser emnet digitalt i 4K på den integrerede AMOLED-skærm. Kameraets indbyggede måleværktøjer kan betjenes direkte på skærmen med den medfølgende USB-mus.

Med et samlet optisk forstørrelsesområde på 3,5x til 90x, op til 200 mm arbejdsafstand afhængigt af den valgte Barlow-linse og en fleksibel AmScope dobbelt bomstander kan systemet anvendes til både større komponenter og meget små detaljer.

Fordele

• Komplet DocuTech inspektionsløsning – AmScope stereomikroskop og kameraadapter kombineret med DIGI Optics 4K-kamera og AMOLED-monitor.
• Simul-fokal observation – AmScope SM-4T gør det muligt at arbejde gennem begge okularer samtidig med digital kameravisning.
• 3,5x–90x optisk forstørrelse – fra overblik over større emner til detaljeret kontrol af små strukturer.
• 13,3" DIGI Optics AMOLED 4K-monitor – direkte digital visning i 3840 x 2160 pixels uden behov for separat computer.
• Indbygget digital måling – mål afstande og dimensioner direkte i mikroskopbilledet via kameraets integrerede måleværktøjer.
• 8,3 MP Sony IMX334-kamera – 1/1,8" CMOS-sensor med native 4K-opløsning og livevisning med op til 30 fps.
• Foto og videodokumentation – optag billeder og video direkte fra kameraet og gem materialet på TF-kort.
• HDMI-udgang – mikroskopbilledet kan samtidig vises på ekstern monitor, TV-skærm eller projektor.
• AmScope dobbelt bomstander – giver et stort arbejdsområde og fleksibel positionering af mikroskophovedet.
• Stor arbejdsafstand – op til 200 mm giver plads til værktøj, loddeudstyr og håndtering af emner under mikroskopet.

Anvendelse

DocuTech Inspect 4K er udviklet til arbejdsopgaver, hvor emner skal undersøges, måles og dokumenteres. AmScope-mikroskopet giver et naturligt tredimensionelt stereobillede gennem okularerne, mens DIGI Optics-kamerasystemet giver mulighed for digital 4K-visning, kontrolmåling samt foto- og videodokumentation direkte på den integrerede monitor.

Systemet er blandt andet velegnet til kvalitetskontrol, kontrolmåling, elektronikinspektion, PCB-kontrol, montage, loddearbejde, fejlsøgning, præcisionsmekanik, overfladekontrol, laboratoriearbejde og produktdokumentation.

Den fleksible AmScope bomstander er især en fordel ved kontrol af emner, der er for store eller uhåndterlige til et traditionelt stereomikroskop med fast bordstander. Mikroskophovedet kan flyttes over arbejdsområdet, mens emnet kan blive liggende på arbejdsbordet.

Målgruppe

• Elektronikproduktion og PCB-inspektion
• Kvalitetskontrol og QA-afdelinger
• Produktions- og montagevirksomheder
• Forsknings- og udviklingslaboratorier
• Tekniske laboratorier
• Præcisionsmekanik og finmekanisk produktion
• Service- og reparationsværksteder
• Uddannelsesinstitutioner og tekniske skoler
• Smykke-, ur- og præcisionsarbejde
• Virksomheder med behov for visuel kontrol, måling og digital dokumentation

AmScope SM-4T simul-fokalt stereomikroskop

Den optiske del af DocuTech Inspect 4K er baseret på AmScope SM-4T, et professionelt simul-fokalt trinokulært stereo zoom-mikroskop. Hovedet har to okularrør og en separat kameratilslutning, som kan anvendes samtidig.

Den simul-fokale konstruktion betyder, at operatøren kan arbejde stereoskopisk gennem begge okularer, samtidig med at DIGI Optics-kameraet viser eller optager mikroskopbilledet. Det giver en effektiv arbejdsgang ved eksempelvis kvalitetskontrol, montage, måling og dokumentation.

Mikroskophovedet er vinklet 45° for en komfortabel arbejdsstilling og kan drejes 360°. Begge okularrør har dioptrijustering, og pupilafstanden kan justeres fra 55 til 75 mm.

3,5x–90x optisk forstørrelse

AmScope SM-4T har et kontinuerligt zoomobjektiv på 0,7x–4,5x. Sammen med de medfølgende WF10x/20-okularer samt 0,5x og 2,0x Barlow-linser opnås et samlet optisk forstørrelsesområde fra 3,5x til 90x.

Det brede forstørrelsesområde gør det muligt først at skabe overblik over et større emne og derefter zoome ind på mindre detaljer. Det er eksempelvis relevant ved PCB-inspektion, kontrol af lodninger, komponenter, mekaniske dele, dimensioner og overfladefejl.

Stor arbejdsafstand til montage og teknisk arbejde

Med den medfølgende AmScope 0,5x Barlow-linse kan arbejdsafstanden øges til op til 200 mm. Den store afstand mellem objektiv og emne giver plads til hænder, pincetter, loddekolbe og andre arbejdsredskaber.

Det gør Inspect 4K velegnet til opgaver, hvor mikroskopet ikke alene anvendes til observation, men også som aktivt arbejdsredskab under montage, reparation og andet præcisionsarbejde.

DIGI Optics 13,3" AMOLED 4K-monitor

Den digitale del af systemet består af et DIGI Optics mikroskopkamera med integreret 13,3" AMOLED-monitor. Skærmen har en opløsning på 3840 x 2160 pixels og gør det muligt at arbejde direkte med det digitale mikroskopbillede uden behov for en separat computer eller monitor.

AMOLED-teknologien giver høj kontrast, dyb gengivelse af sort, hurtig responstid og brede betragtningsvinkler. Det er en fordel ved inspektions- og målearbejde, hvor små forskelle i struktur, kanter og overflader skal kunne vurderes tydeligt.

DIGI Optics 8,3 MP 4K-kamera med Sony IMX334

Kameraet er et DIGI Optics 8,3 MP C-mount mikroskopkamera baseret på en 1/1,8" Sony IMX334 CMOS-sensor. Sensoren har en native opløsning på 3840 x 2160 pixels og en pixelstørrelse på 2,0 x 2,0 µm.

Kameraet leverer 4K UHD livevideo med op til 30 billeder pr. sekund og er udviklet til digital inspektion, observation, måling og dokumentation. Kombinationen af 4K-opløsning og 1/1,8"-sensoren giver et detaljeret digitalt billede med et anvendeligt synsfelt.

AmScope 0,5x C-mount kameraadapter

DIGI Optics-kameraet forbindes til stereomikroskopet med en dedikeret AmScope 0,5x C-mount kameraadapter til SM-serien. Adapteren erstatter mikroskopets almindelige fototubus og skaber en stabil optisk og mekanisk forbindelse mellem mikroskop og kamera.

Den indbyggede 0,5x reduktionsoptik reducerer kameraets effektive billedforstørrelse og giver dermed et større digitalt synsfelt end en 1x kameraadapter. Det er en fordel ved stereomikroskopi, hvor kameraet ofte skal vise et relativt stort udsnit af det område, der observeres gennem mikroskopet.

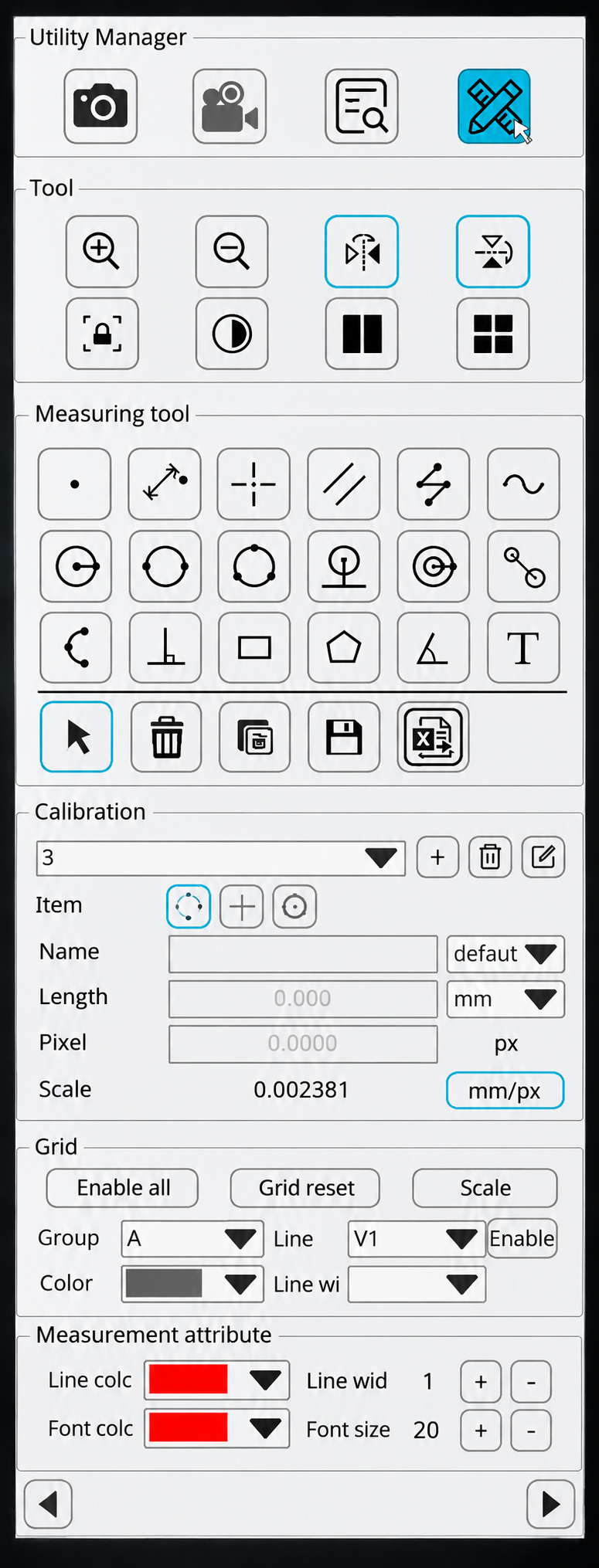

Indbygget digital måling direkte på skærmen

DIGI Optics-kamerasystemet har integrerede digitale måleværktøjer, som betjenes direkte på den 13,3" AMOLED-monitor med den medfølgende trådløse USB-mus. Det betyder, at systemet kan anvendes til kontrolmåling uden behov for en separat computer.

Efter kalibrering til den aktuelle optiske opsætning kan måleværktøjerne anvendes til at kontrollere eksempelvis afstande, dimensioner og størrelser direkte i det digitale mikroskopbillede. Det er relevant ved blandt andet kvalitetskontrol, PCB-inspektion, komponentkontrol, mekaniske emner og sammenligning af produkter eller detaljer.

Ved skift af optisk forstørrelse eller Barlow-linse skal den korrekte kalibrering anvendes, hvis målingerne skal svare til den aktuelle mikroskopopsætning.

Foto, video og digital dokumentation

Ud over målefunktionerne kan DIGI Optics-kamerasystemet anvendes til fotografering og videooptagelse direkte fra kameraets brugerflade. Funktionerne er integreret i kameraet og kræver derfor ikke installation af separat PC-software til den almindelige arbejdsgang.

Systemet understøtter blandt andet foto, video, digital zoom, linjetegning, frysning af billedet, rotation, spejlvending, HDR og negativ visning. Billeder og video kan gemmes direkte på et TF-kort med en kapacitet på op til 32 GB.

HDMI-udgang til ekstern skærm og projektor

DIGI Optics-kameraet har HDMI-udgang, så livebilledet kan sendes videre til en ekstern monitor, TV-skærm, projektor eller andet kompatibelt HDMI-udstyr.

Det er relevant på arbejdspladser, hvor flere personer skal kunne følge inspektionen samtidig. Funktionen kan eksempelvis anvendes ved kvalitetsmøder, produktionskontrol, undervisning, demonstrationer og fælles vurdering af fejl, målinger eller komponenter.

Den integrerede DIGI Optics AMOLED-monitor kan anvendes som operatørens primære arbejdsskærm, mens mikroskopbilledet samtidig vises i større format på den eksterne skærm.

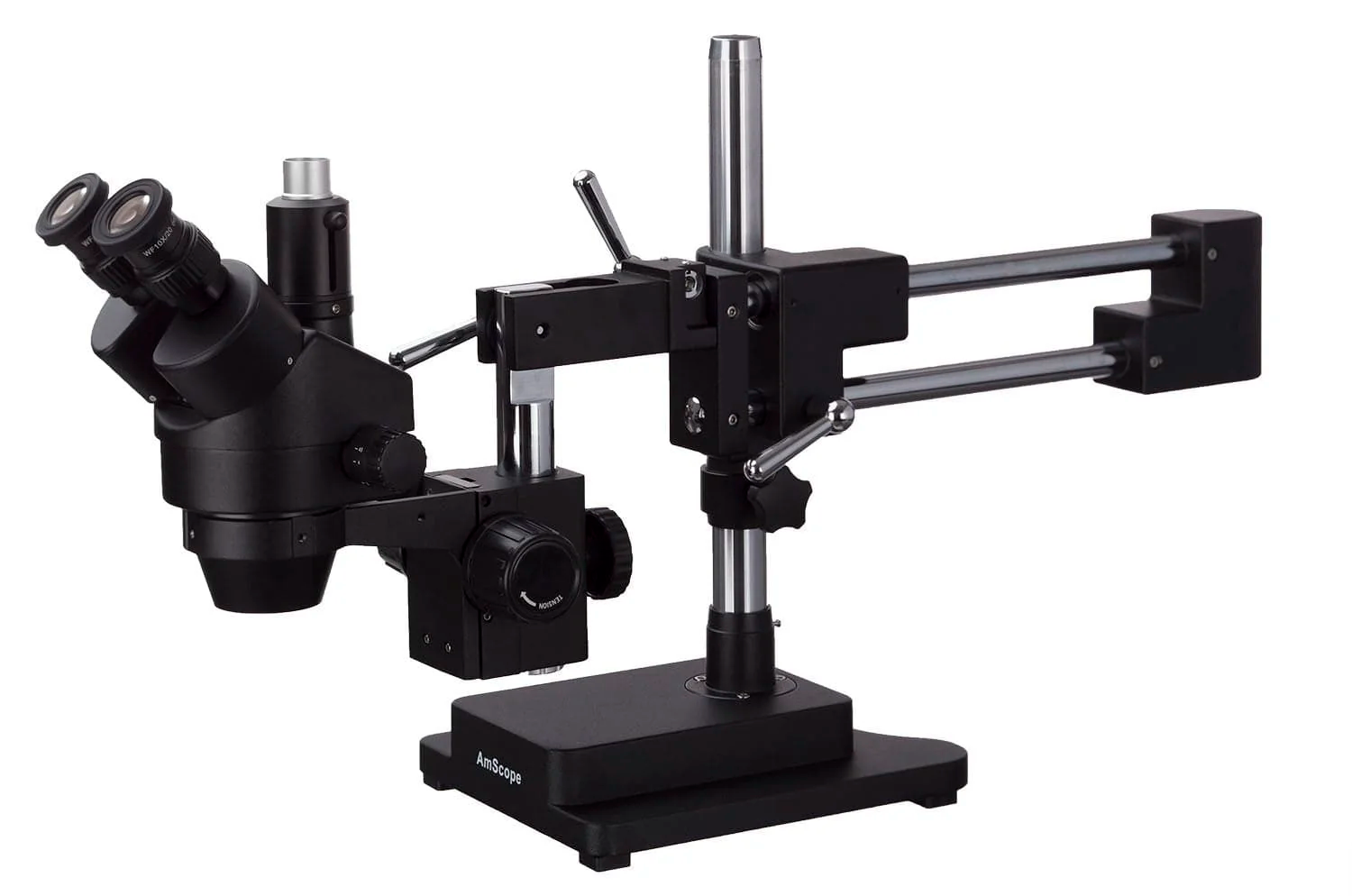

AmScope dobbelt bomstander

AmScope-mikroskopet er monteret på en kraftig dobbelt bomstander, som giver et væsentligt større arbejdsområde end en traditionel fast mikroskopstander. Mikroskophovedet kan flyttes horisontalt og vertikalt og positioneres over forskellige dele af arbejdsområdet.

Det gør konstruktionen velegnet til større printkort, mekaniske komponenter, produkter og andre emner, hvor det ikke er praktisk at flytte selve objektet under mikroskopet. Den massive base bidrager til en stabil arbejdsplatform.

Tekniske specifikationer – AmScope stereomikroskop

Fabrikat: AmScope
Serie/model: SM-4T
Mikroskoptype: Simul-fokalt trinokulært stereo zoom-mikroskop
Mikroskophoved: Trinokulært, 45° hældning, 360° roterbart
Okularer: Super Widefield WF10x/20, 30 mm
Zoomobjektiv: 0,7x–4,5x
Barlow-linser: 0,5x og 2,0x
Samlet forstørrelse: 3,5x–90x
Maksimalt synsfelt: 65 mm
Minimalt synsfelt: 4,75 mm
Dioptrijustering: ±5 dpt
Pupilafstand: 55–75 mm
Maksimal arbejdsafstand: Op til 200 mm afhængigt af optisk konfiguration
Stander: AmScope dobbelt bomstander

Tekniske specifikationer – DIGI Optics kamera og monitor

Fabrikat: DIGI Optics
Kameraopløsning: 3840 x 2160 pixels, ca. 8,3 MP
Sensor: Sony IMX334 CMOS
Sensorformat: 1/1,8"
Pixelstørrelse: 2,0 x 2,0 µm
Monitor: 13,3" AMOLED
Monitoropløsning: 3840 x 2160 pixels
Livevideo: Op til 4K/30 fps
Kamerafatning: C-mount
Digital måling: Integrerede måleværktøjer med kalibrering
Videooutput: HDMI
Ekstern visning: HDMI-kompatibel monitor, TV eller projektor
Lagring: TF-kort op til 32 GB
Betjening: Trådløs USB-mus
Funktioner: Foto, video, måling, digital zoom, rotation, spejlvending, HDR, negativ visning, frysning og linjetegning
Strømforsyning: DC 12 V

Tekniske specifikationer – AmScope kameraadapter

Fabrikat: AmScope
Type: Optisk C-mount kameraadapter til SM-serien
Reduktion: 0,5x
Kamerafatning: Standard C-mount, 25,4 mm
Kompatibilitet: AmScope SM-seriens stereomikroskoper

I pakken

AmScope SM-4T stereomikroskop og stander

• 1 x AmScope SM-4T simul-fokalt trinokulært stereo zoom-mikroskophoved
• 1 par AmScope Super Widefield WF10x/20 okularer
• 1 x AmScope 0,5x Barlow-linse
• 1 x AmScope 2,0x Barlow-linse
• 1 x AmScope dobbelt bomstander med massiv base
• 1 x fokuseringsmekanisme
• 1 sæt øjekapper

DIGI Optics 4K kamera og AMOLED-monitor

• 1 x DIGI Optics 8,3 MP 4K mikroskopkamera med Sony IMX334-sensor
• 1 x integreret 13,3" AMOLED 4K-monitor
• 1 x trådløs USB-mus
• 1 x strømforsyning
• 1 x USB-kabel

AmScope kameraadapter

• 1 x AmScope 0,5x C-mount kameraadapter til SM-serien

Opsummering

DocuTech Inspect 4K er en samlet professionel løsning, hvor DocuTech kombinerer AmScopes optiske stereomikroskop, bomstander og kameraadapter med DIGI Optics' 4K kamera- og AMOLED-system. Du kan arbejde stereoskopisk gennem AmScope-mikroskopets okularer, mens DIGI Optics-kameraet samtidig viser emnet i 4K på den integrerede 13,3" AMOLED-monitor.

Løsningen er særligt relevant til elektronikproduktion, kvalitetskontrol, tekniske laboratorier, forskning, montage og præcisionsproduktion. Kombinationen giver en samlet platform til stereoskopisk observation, digital 4K-inspektion, kontrolmåling, fotografering, video og dokumentation – uden at en separat computer er nødvendig til den almindelige arbejdsgang.
