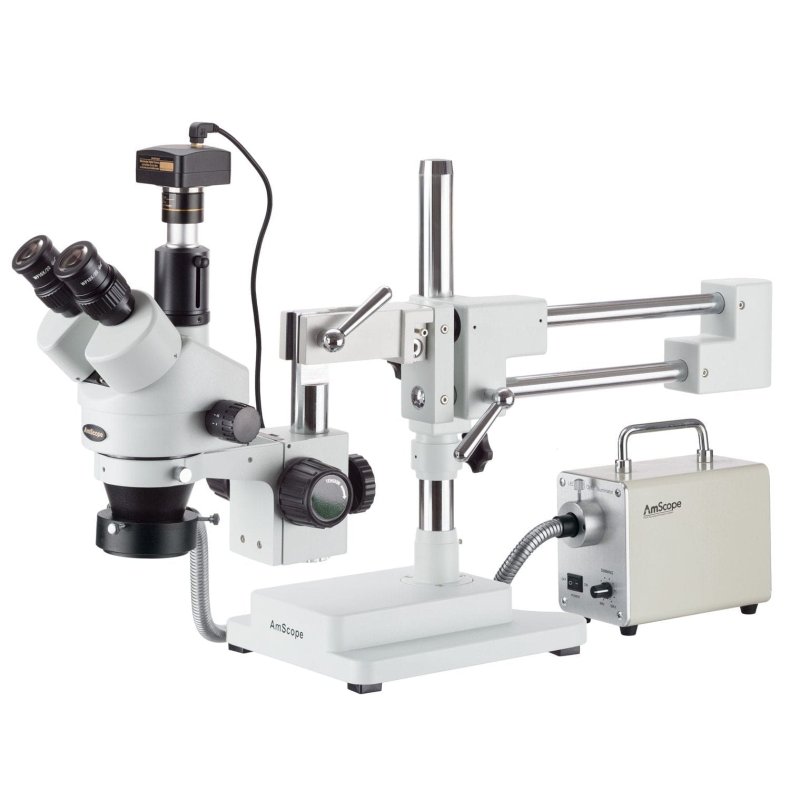

AmScope SM-4 Simul-Focal trinokulært zoom-stereomikroskop med 30 W LED fiberoptisk ringlys, 10 MP kamera og dobbelt bomstander (3,5x-180x)

AmScope SM-4 Simul-Focal er et professionelt trinokulært stereomikroskop udviklet til avanceret kvalitetskontrol, laboratoriearbejde, elektronik, montage, gravering og teknisk inspektion. Mikroskopet kombinerer et stort optisk zoomområde fra 3,5x til 180x med et Simul-Focal optisk system, et 10 MP USB-kamera, et kraftigt 30 W LED fiberoptisk ringlys og en robust dobbelt bomstander, som giver maksimal fleksibilitet omkring arbejdsområdet.

Denne model er udviklet til brugere, som ønsker samtidig optisk observation og digital dokumentation uden at skulle skifte mellem okularer og kamera. Det gør mikroskopet ideelt til undervisning, kvalitetskontrol, rapportering og samarbejde, hvor flere personer skal kunne følge arbejdet samtidigt.

Simul-Focal – optisk visning og kamera samtidigt

Den største fordel ved SM-4 Simul-Focal er det avancerede optiske Simul-Focal-system. Her kan den trinokulære fototubus anvendes samtidig med begge okularer. Brugeren arbejder derfor fortsat med fuldt stereoskopisk syn gennem okularerne, mens kameraet viser live-billeder eller optager foto og video på computeren.

Det betyder, at der ikke skal skiftes mellem kamera og okularer, og der er heller ikke behov for at genfokusere efter skift. Resultatet er en mere effektiv arbejdsproces og væsentligt bedre muligheder for dokumentation, undervisning og samarbejde.

Ekstra stort forstørrelsesområde fra 3,5x til 180x

Mikroskopet anvender Greenough-stereooptik med høj opløsning og stor dybdeskarphed. Standard zoomobjektivet på 0,7x-4,5x suppleres af både 10x- og 20x-okularer samt 0,5x- og 2x-Barlowlinser, hvilket giver et samlet optisk forstørrelsesområde fra 3,5x til 180x.

Denne fleksibilitet gør mikroskopet velegnet til alt fra inspektion af større mekaniske komponenter til detaljerede undersøgelser af meget små emner.

Arbejdsafstand op til 165 mm

Den medfølgende 0,5x Barlowlinse øger arbejdsafstanden til hele 165 mm. Den ekstra frihøjde giver betydeligt bedre plads til værktøj, loddekolber, pincetter og andre hjælpemidler under mikroskopet.

Ved anvendelse af 2x Barlowlinsen reduceres arbejdsafstanden til ca. 30 mm, hvilket samtidig øger den maksimale optiske forstørrelse til 180x.

10 MP USB-kamera til dokumentation og målinger

Det medfølgende 10 MP C-mount USB-kamera gør det muligt at optage billeder og video i høj opløsning direkte fra mikroskopet. Kameraet leveres med en 0,5x reduktionslinse, som udnytter en større del af mikroskopets synsfelt og giver et mere naturligt billede.

Den medfølgende software til Windows indeholder professionelle funktioner til billedbehandling, farvekorrektion, målinger, billedstitching, time-lapse-optagelser og udvidet dybdeskarphed (Extended Depth of Focus). Der medfølger desuden software til Mac og Linux med de vigtigste optagefunktioner.

Software

Operativsystem

• Windows (32- og 64-bit): XP, Vista, 7, 8 og 10
• macOS 10.8 eller nyere
• Linux med kernel 3.13 eller nyere

Hardwarekrav

• Intel Core2 2,8 GHz processor eller tilsvarende
• Minimum 4 GB RAM

Software til Windows

Windows-softwaren indeholder en omfattende pakke af funktioner til billedoptagelse, analyse og dokumentation:

• Live-visning direkte fra mikroskopkameraet
• Optagelse af stillbilleder og video
• Time-lapse-optagelser
• Justering af eksponering og hvidbalance
• Mørkefeltskorrektion (Dark-field correction)
• Digital pixel-sammenlægning (Digital Binning) for forbedret lysfølsomhed
• Avanceret billedbehandling
• Måleværktøjer til linjer, vinkler, cirkler, buer, polygoner og afstande
• Segmenterings- og tælleværktøjer til objektanalyse
• Automatisk billedsammensyning (Image Stitching) til store emner
• Udvidet dybdeskarphed (Extended Depth of Field) ved sammensætning af flere fokuslag
• HDR-funktion (High Dynamic Range) for forbedret kontrast og detaljegengivelse
• Farvekortlægning til fluorescensbilleder (Fluorescence Color Mapping)

Software til macOS og Linux

Softwaren til macOS og Linux indeholder de vigtigste funktioner til billedoptagelse og grundlæggende analyse:

• Live-visning direkte fra mikroskopkameraet
• Optagelse af stillbilleder og video
• Justering af eksponering
• Farvejustering
• Måleværktøjer til linjer, buer, polygoner og afstande

Bemærk: Windows-versionen tilbyder den mest komplette funktionalitet med avancerede værktøjer til billedanalyse, automatiske målinger, billedsammensyning, HDR og udvidet dybdeskarphed. Versionerne til macOS og Linux er primært beregnet til billedoptagelse, visning og grundlæggende målinger.

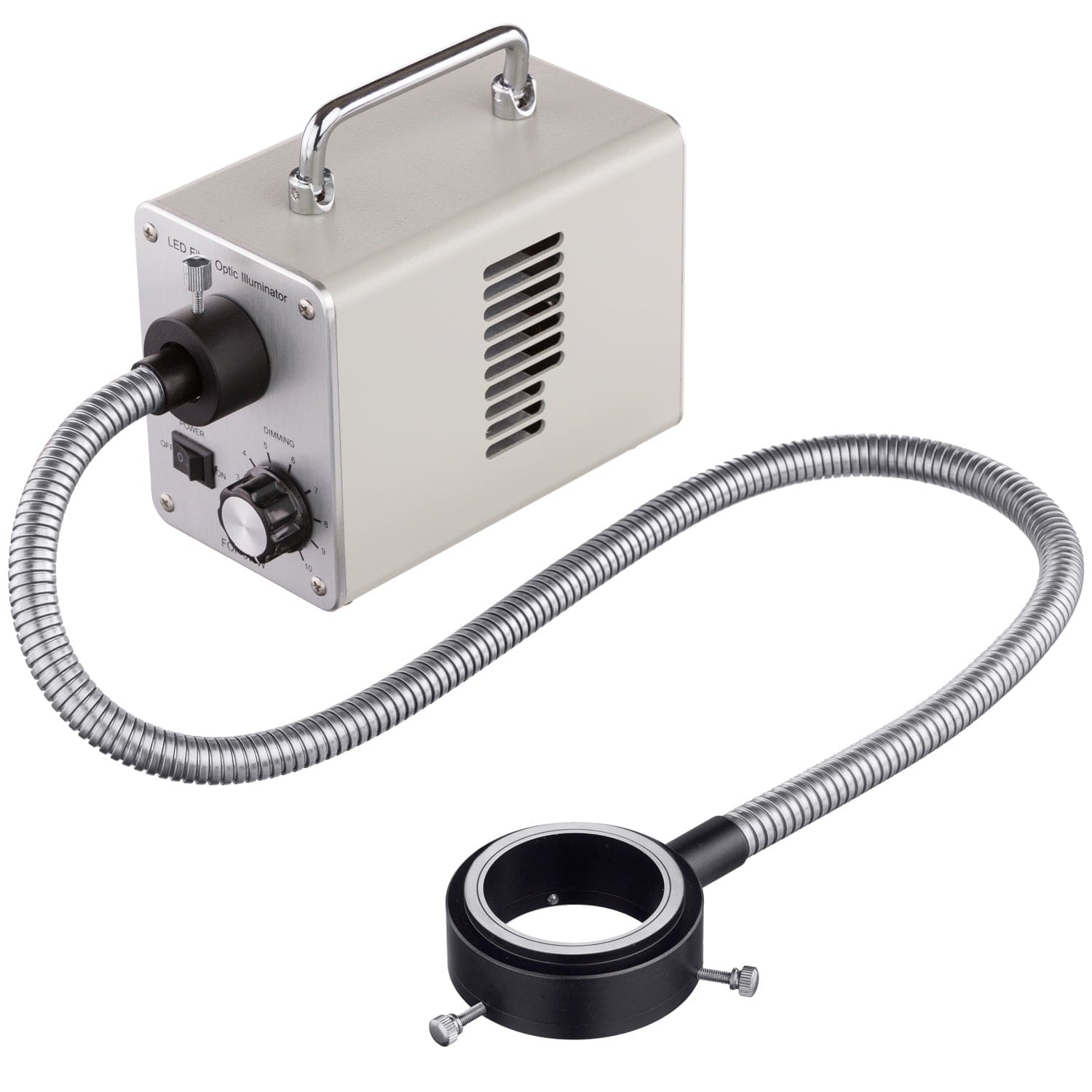

30 W LED fiberoptisk ringlys

Mikroskopet leveres med en professionel 30 W LED-lyskilde og et fiberoptisk ringlys, som giver en meget kraftig, ensartet og næsten skyggefri belysning af arbejdsområdet.

I modsætning til traditionelle LED-ringlys ledes lyset gennem en fleksibel fiberoptisk lysleder, som fordeler lyset meget jævnt hele vejen rundt om objektivet. Resultatet er en homogen belysning med minimal skygge, høj kontrast og naturlig farvegengivelse – selv på blanke eller stærkt reflekterende overflader.

LED-lyskilden udvikler væsentligt mindre varme end traditionelle halogenlyskilder og er udstyret med aktiv køling, hvilket giver lavt støjniveau, lang levetid og stabil lysstyrke ved kontinuerlig drift. Den kraftige metalforstærkede fiberlysguide er udviklet til professionelt brug og tåler daglig anvendelse i laboratorier, værksteder og produktionsmiljøer.

Robust dobbelt bomstander

Den kraftige dobbelt bomstander giver stor bevægelsesfrihed omkring arbejdsområdet. Kuglelejrede arme gør det let at flytte mikroskopet ind over emnet eller væk igen, når det ikke anvendes. Den massive støbejernsfod sikrer høj stabilitet – også ved brug af kamera, ekstra optik og kraftig belysning.

Komfortabel til længere tids arbejde

Det 45° skråtstillede trinokulære hoved kombineret med høje øjepunktsokularer giver en ergonomisk arbejdsstilling. Individuel dioptrijustering på begge okularer samt justerbar pupildistance gør mikroskopet let at tilpasse forskellige brugere.

Velegnet til

• Kvalitetskontrol (QC)
• Elektronikproduktion og printkort
• Finmekanik
• Laboratorier
• Produktudvikling
• Gravering
• Smykkeværksteder
• Urmagere
• Halvlederindustrien
• Reparationsværksteder
• Undervisning
• Teknisk dokumentation

Specifikationer

• Optisk forstørrelse: 3,5x-180x
• Zoomobjektiv: 0,7x-4,5x
• Greenough stereosystem

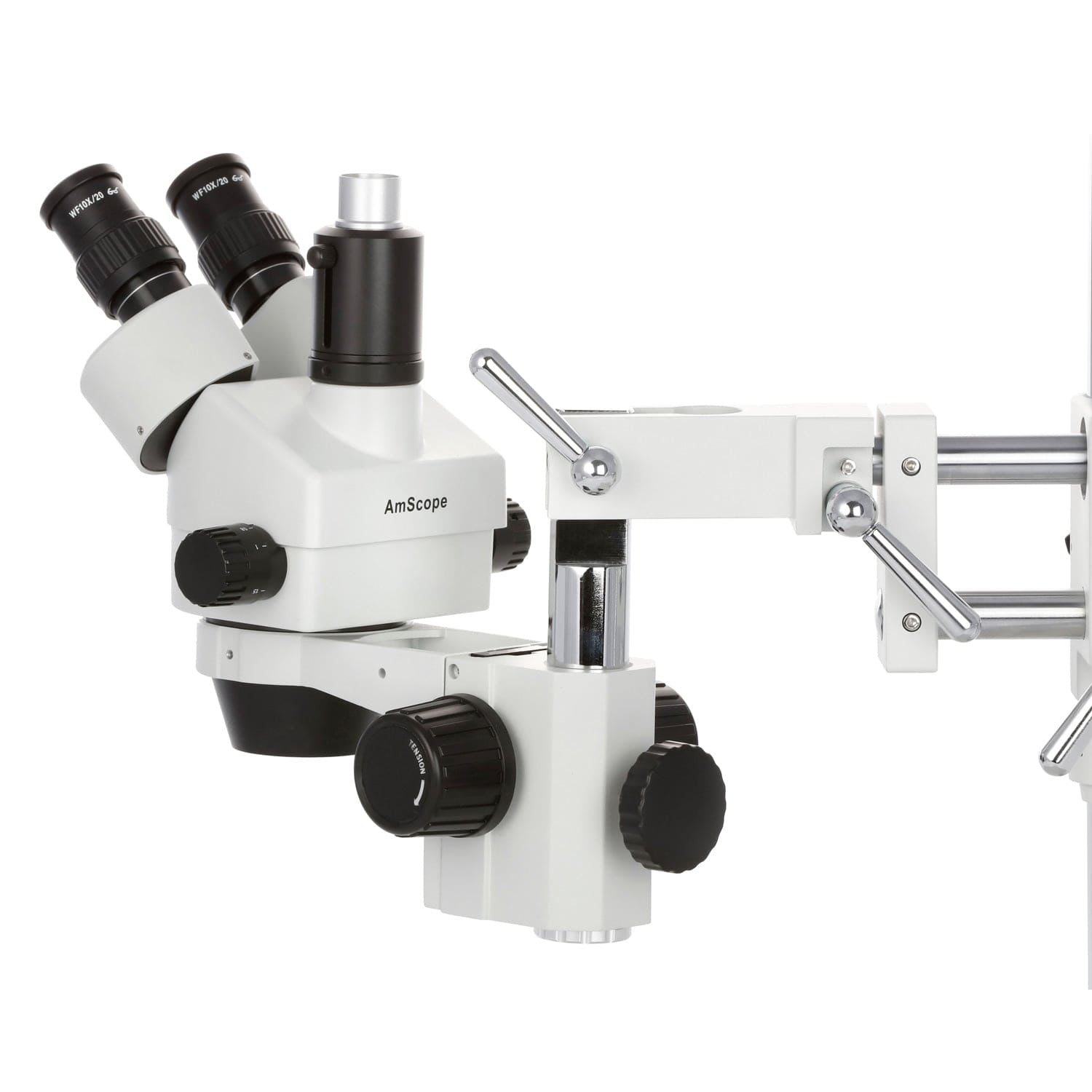

• Simul-Focal trinokulært mikroskophoved
• 45° skråtstillet hoved
• 360° drejeligt hoved
• 10x og 20x høje øjepunktsokularer
• Fototubus i CX-serien med højdejustering
• Synsfelt: 4,4-28,6 mm
• Standard arbejdsafstand: 100 mm
• Arbejdsafstand med 0,5x Barlow: 165 mm
• Arbejdsafstand med 2x Barlow: ca. 30 mm
• 0,5x og 2x Barlowlinser medfølger
• 48 mm gevind til Barlowlinser
• Justerbar pupildistance: 54-76 mm
• Dioptrijustering: ±5 dioptrier
• Dobbelt bomstander med kuglelejrede arme
• Samlet rækkevidde: ca. 76 cm
• Søjlehøjde: ca. 43 cm
• Fokusvandring: 50 mm
• 30 W LED fiberoptisk lyskilde med aktiv køling
• Fiberoptisk ringlys med ca. 89 cm lysleder

10 MP USB-kamera

• 10,6 megapixel CMOS-sensor
• Sensorformat: 1/2,3"
• Aktive pixels: 3854 × 2748
• Pixelstørrelse: 1,67 µm
• C-mount
• USB 2.0 tilslutning
• 0,5x reduktionslinse medfølger
• Elektronisk rolling shutter
• Live-visning, foto og video
• Windows-software med målinger, billedstitching, farvekorrektion, time-lapse og Extended Depth of Focus
• Software til Mac og Linux

Pakken indeholder

• AmScope SM-4 Simul-Focal trinokulært stereomikroskophoved
• Fototubus
• Et sæt 10x okularer
• Et sæt 20x okularer
• 0,5x Barlowlinse
• 2x Barlowlinse
• Et sæt øjenmuslinger
• Dobbelt bomstander med fokusmekanisme
• 10 MP C-mount USB-kamera
• 0,5x reduktionslinse
• To adapterbøsninger
• USB-kabel
• Software
• 30 W LED-lyskilde
• Netledning
• Fiberoptisk ringlys
• Monteringsadapter til ringlys

Opsummering

AmScope SM-4 Simul-Focal er en komplet professionel stereomikroskopløsning til brugere, som ønsker maksimal fleksibilitet, stor arbejdsafstand og avanceret digital dokumentation. Kombinationen af Simul-Focal-teknologi, optisk forstørrelse fra 3,5x-180x, 10 MP USB-kamera, 30 W LED fiberoptisk ringlys og robust dobbelt bomstander gør modellen særligt velegnet til kvalitetskontrol, laboratorier, elektronikproduktion, produktudvikling og teknisk inspektion.

Hvis du ønsker samtidig observation gennem okularerne og live-visning på computer uden kompromiser, er dette en af de mest komplette løsninger i serien.
