Mikroskopløsninger sammensat efter opgaven – ikke omvendt


Der findes ikke én mikroskopløsning, som passer til alle.

Behovet er forskelligt, alt efter om mikroskopet skal bruges til kvalitetskontrol, elektronik, montage, dokumentation, undervisning, laboratoriearbejde eller andre tekniske opgaver. Derfor arbejder vi hos DocuTech ikke kun med faste standardpakker.

Vi kan i stedet sammensætte en løsning ud fra den konkrete opgave og kundens ønsker til arbejdsområde, forstørrelse, billedvisning, dokumentation og ergonomi.

Det gælder både traditionelle stereomikroskoper og mere komplette digitale mikroskop- og inspektionsløsninger.

Start med den rigtige optik og forstørrelse

Forstørrelsen skal passe til det, der skal undersøges.

Til mange inspektions- og montageopgaver er en lavere forstørrelse og et stort synsfelt vigtigere end ekstrem maksimal forstørrelse. Andre opgaver kræver mulighed for at komme tættere på meget små detaljer.

Vi ser derfor blandt andet på:

  • ønsket forstørrelsesområde
  • arbejdsafstand
  • synsfelt
  • dybdeskarphed
  • behov for dokumentation, måling og rapportering
  • behov for stereo- eller digital visning
  • størrelse og type på de emner, der skal undersøges

Det betyder, at løsningen kan bygges op omkring eksempelvis et stereomikroskop med okularer, et trinokulært system med kamera eller en ren digital løsning.

Kameraet skal passe til arbejdsopgaven

Et kamera kan bruges til langt mere end blot at tage billeder.

Det kan give mulighed for livevisning på en stor skærm, dokumentation af fejl, optagelse af billeder og video samt i nogle løsninger måling og annotation.

Afhængigt af behovet kan vi sammensætte systemet med forskellige kameraer, eksempelvis med HDMI, USB eller 4K-output.

Valget af kamera afhænger blandt andet af krav til opløsning, billedhastighed, sensorstørrelse og hvordan billederne skal bruges bagefter.

AMOLED-skærm giver en komplet arbejdsstation

Til mange kunder sammensætter vi løsningen med fx en 13,3" 4K AMOLED-skærm, så mikroskopet kan anvendes som en selvstændig digital arbejdsstation uden nødvendigvis at være afhængig af en computer.

Det giver en enkel og overskuelig arbejdsplads med direkte livebillede fra mikroskopkameraet. Billeder og video kan gemmes direkte på en USB-memory stick, så observationer, fejl og kontrolresultater nemt kan dokumenteres og deles efterfølgende.

Det kan være en stor fordel ved eksempelvis kvalitetskontrol, montage, undervisning og teknisk dokumentation, hvor flere personer skal kunne se billedet samtidig, og hvor det samtidig er vigtigt at kunne gemme resultatet af kontrollen.

Den rigtige adapter er vigtigere, end mange tror

Kamera, mikroskop og sensor skal passe optisk sammen.

En korrekt valgt C-mount-adapter eller reduktionslinse kan have stor betydning for synsfeltet på skærmen. Derfor vælger vi adapteren ud fra både kameraets sensorstørrelse og det mikroskop, kameraet skal monteres på.

Det er en lille komponent i systemet, men den kan have stor betydning for det endelige resultat.

Belysningen kan være afgørende

Selv et godt mikroskop og kamera giver ikke nødvendigvis et godt billede uden den rigtige belysning.

Afhængigt af emnet kan løsningen eksempelvis kombineres med ringlys, diffus belysning, overlys, sidelys eller andre specialiserede lyskilder.

Blank metal, printkort, plast, tekstiler og strukturerede overflader kræver ikke nødvendigvis den samme type lys.

Derfor ser vi belysningen som en integreret del af mikroskopløsningen – ikke blot som tilbehør.

Standeren har stor betydning for ergonomien

Et område, der ofte undervurderes, er selve standeren.

Hvis medarbejderen arbejder ved mikroskopet mange timer om dagen, har placering, rækkevidde og bevægelsesfrihed stor betydning.

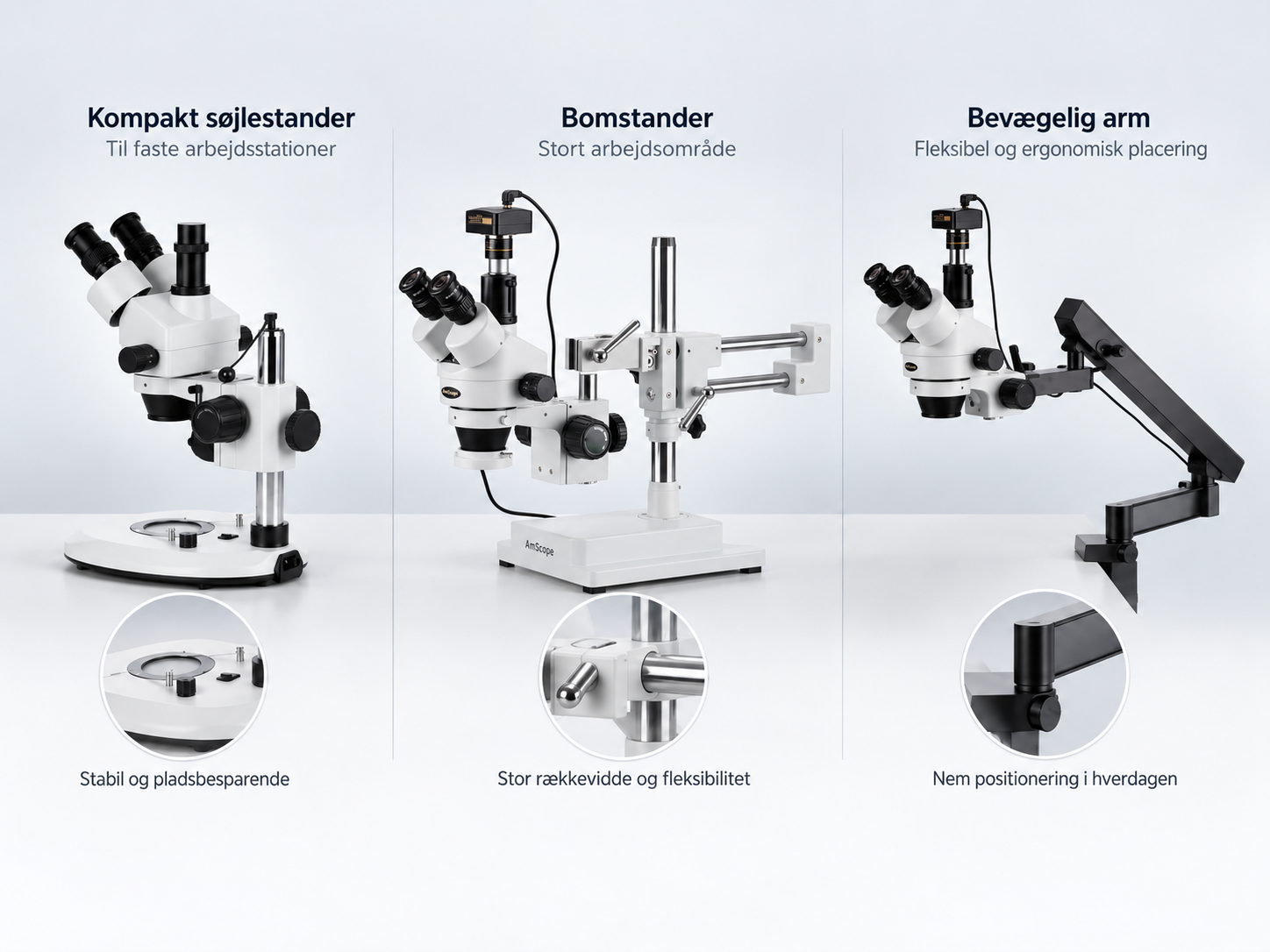

Vi arbejder derfor med flere typer standere, blandt andet søjlestandere, bomstandere, dobbeltarmede bomstandere og bevægelige arme.

En bomstander kan eksempelvis være en fordel, når større emner skal undersøges, mens en bevægelig arm kan give større fleksibilitet ved arbejdsstationer, hvor mikroskopet løbende skal flyttes.

Den rigtige løsning skal ikke kun give et godt billede. Den skal også være behagelig at arbejde ved.

En løsning sammensat til opgaven

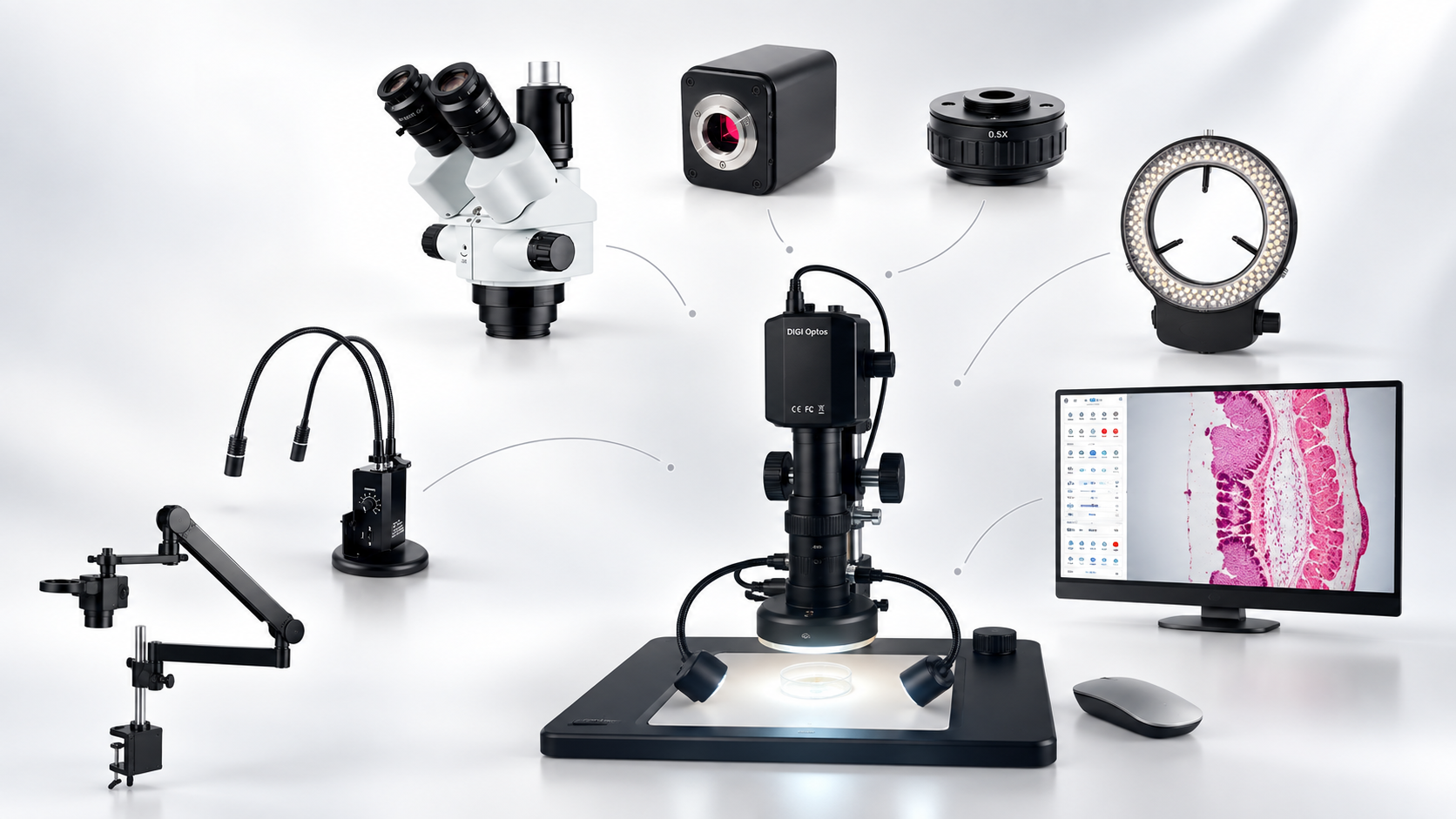

Hos DocuTech arbejder vi med mikroskoper, kameraer, optik, skærme, adaptere, belysning og forskellige standerløsninger fra flere producenter.

Det giver mulighed for at kombinere komponenterne, så løsningen passer til den konkrete opgave i stedet for at kunden nødvendigvis skal tilpasse sin arbejdsproces til et færdigt system.

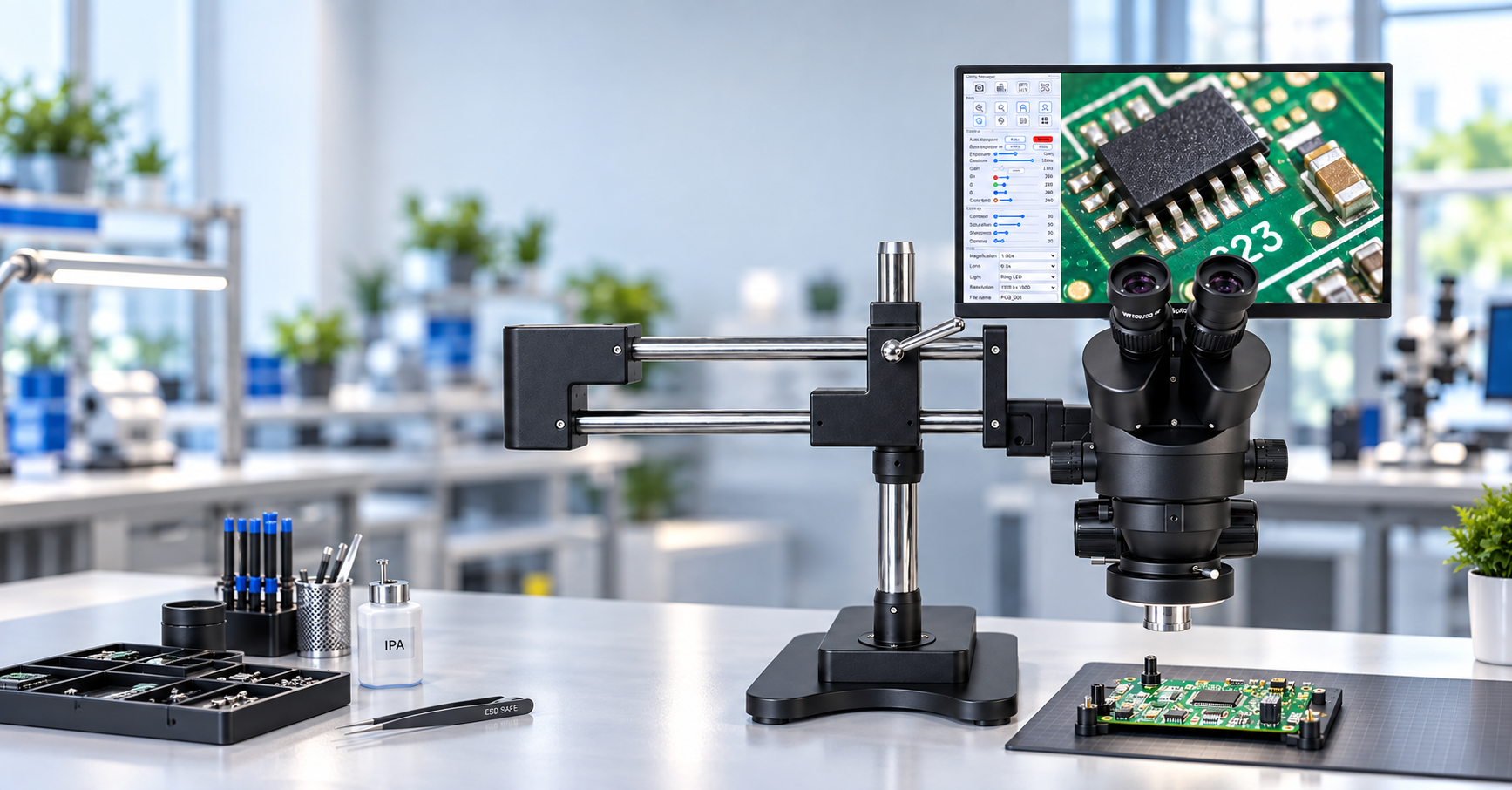

Det kan være en enkel stereomikroskopløsning til daglig inspektion eller en komplet digital arbejdsstation med kamera, 4K AMOLED-skærm, belysning og ergonomisk stander.

Har I en konkret inspektions- eller mikroskopopgave, hjælper vi gerne med at sammensætte en løsning, der passer til både emnet, arbejdspladsen og den måde, systemet skal bruges på.
