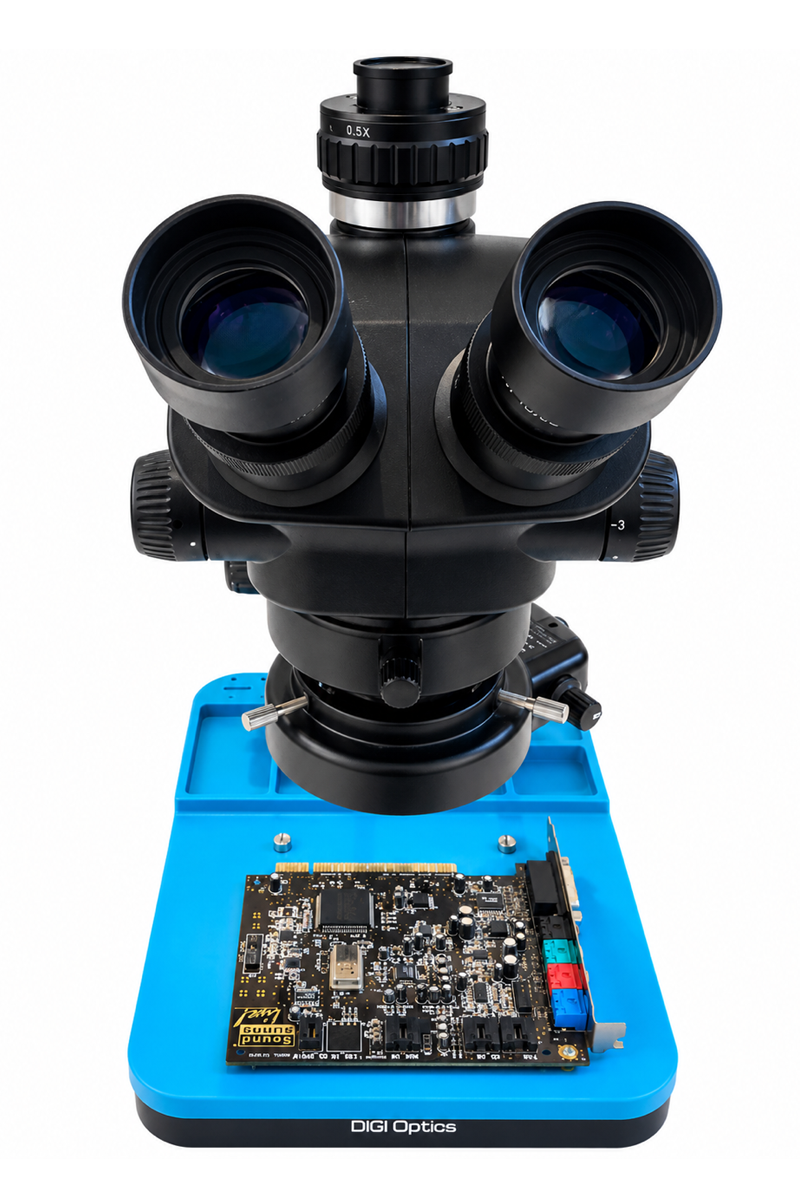

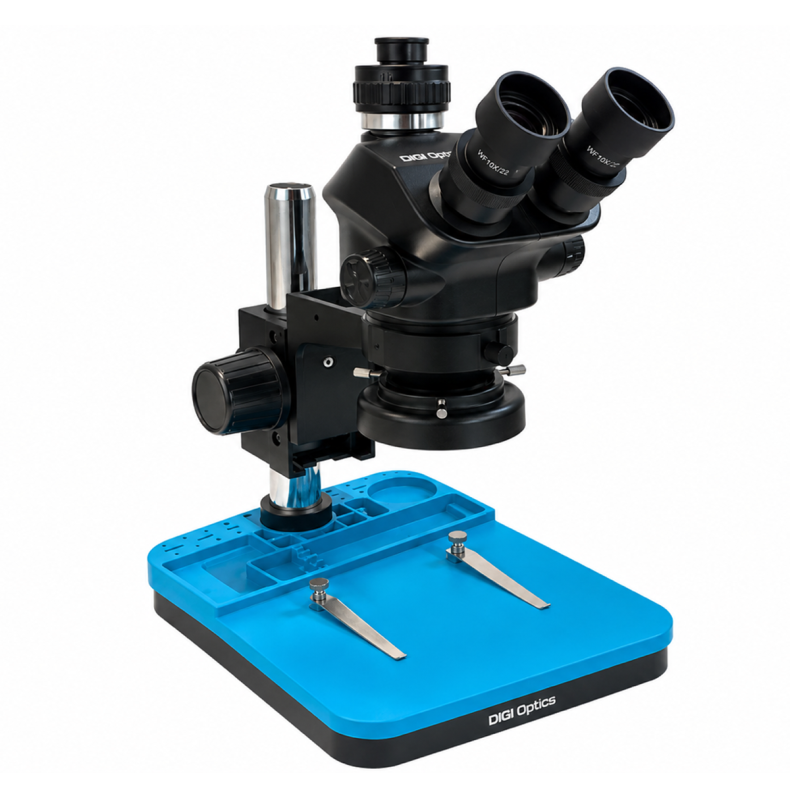

Trinokulær stereomikroskop 3,5x–50x til PCB, elektronik og finmekanik

Denne trinokulære stereolup er udviklet til præcisionsarbejde, hvor der er behov for et godt overblik over små komponenter samtidig med, at der skal være plads til værktøj og arbejde under mikroskopet. Det gør modellen særligt velegnet til elektronik, printkort, lodning, reparation og finmekanisk arbejde.

Mikroskopet har som standard et forstørrelsesområde på 7x–50x og leveres med 0,5x, 0,7x og 1x Barlow-/forsatslinser. Med 0,5x-linsen reduceres forstørrelsen til ca. 3,5x–25x, hvilket giver et større synsfelt og mere arbejdsafstand. 0,7x Barlow-linsen reducerer forstørrelsen til ca. 4,9x–35x og giver dermed en god balance mellem forstørrelse, synsfelt og arbejdsplads. Den er især velegnet til PCB, lodning og montage, hvor der både skal kunne ses detaljer og være plads til værktøj under objektivet. Med 1x-linsen bevares standardområdet på 7x–50x.

Forstørrelser:
Normal forstørrelse: 7x–50x
Med 0,5x Barlow: 3,5x–25x
Med 0,7x Barlow: 4,9x–35x
Med 1,0x Barlow: 7x–50x

Det trinokulære hoved har en separat kameraudgang, så der kan monteres et mikroskopkamera til visning, fotografering eller dokumentation. Der medfølger en 0,5x kameraadapter. Kamera medfølger ikke.

Anvendelse

Stereoluppen er især velegnet til inspektion, reparation og montage af elektronik. Den kan blandt andet anvendes til PCB og printkort, BGA-arbejde, lodning, kontrol af komponenter, mobil- og elektronikreparation samt andre opgaver inden for mikromontage og finmekanik.

De forskellige forsatslinser gør det muligt at tilpasse mikroskopet til opgaven. Ved lavere forstørrelse får du et større overblik over emnet, mens den højere forstørrelse gør det lettere at undersøge små loddepunkter, komponenter, forbindelser og overfladedetaljer.

Det medfølgende 56 LED ringlys giver direkte og jævn belysning omkring objektivet. Mikroskopet leveres desuden med en arbejds-/reparationsmåtte, som giver en praktisk arbejdsflade til elektronik og mindre komponenter.

• Til PCB og elektronik – Velegnet til lodning, reparation og inspektion.
• 3,5x–50x forstørrelse – Fleksibelt område med medfølgende Barlowlinser.
• Klar til kamera – Trinokulær kameraudgang med 0,5x kameraadapter.
• Tre Barlowlinser – 0,5x, 0,7x og 1,0x medfølger.
• 56 LED ringlys – Jævn belysning af arbejdsområdet.

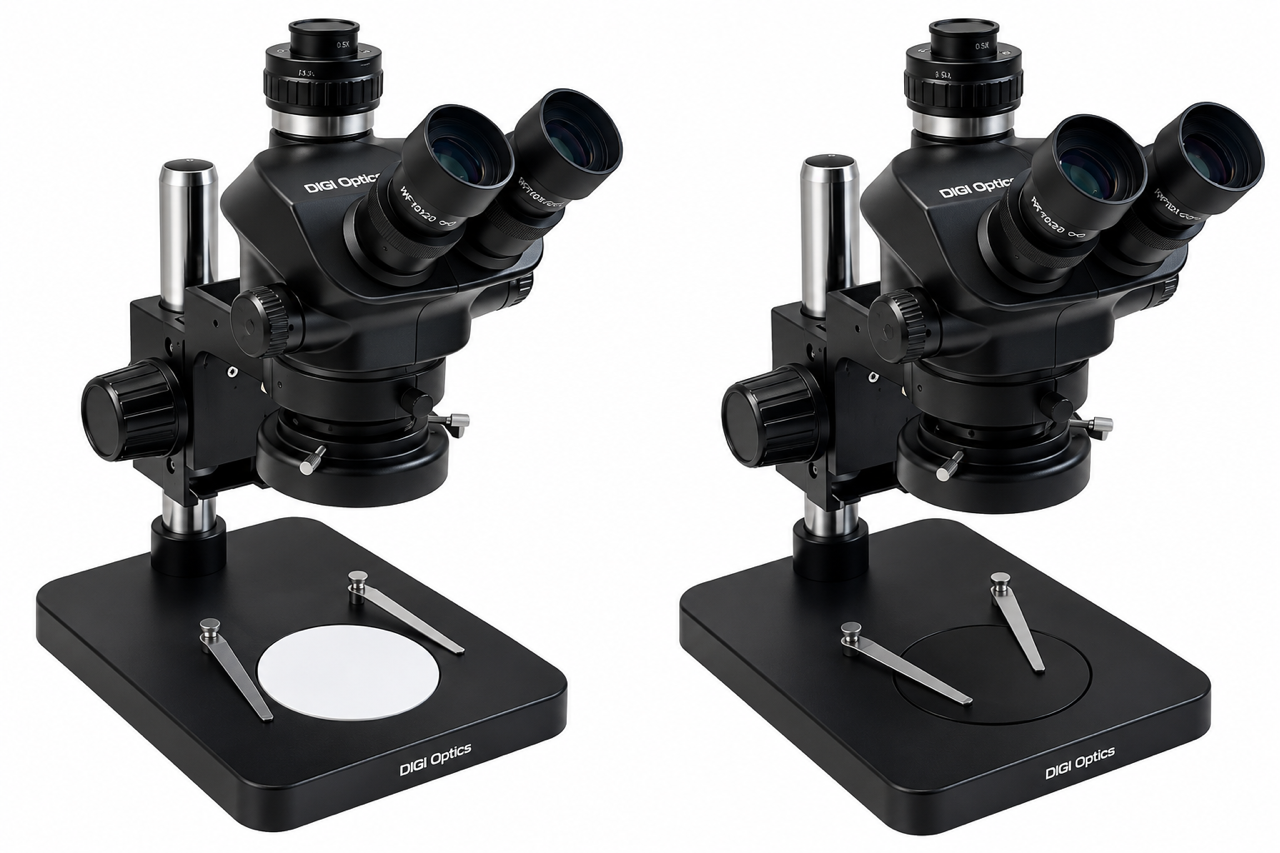

Vendbar sort/hvid bundplade

Standeren har en rund bundplade med en diameter på 95 mm, som kan vendes efter behov. Den ene side er hvid, og den anden er sort, så du nemt kan vælge den baggrund, der giver den bedste kontrast til det emne, der undersøges. Det gør det lettere at se detaljer på både lyse og mørke komponenter og materialer. Bundpladen kan dog ikke anvendes hvis man benytter den medfølgende arbejds-/reparationsmåtte.

Nøglefunktioner

• 3,5x–50x forstørrelsesområde med medfølgende forsatslinser
• Trinokulært design med separat kameraudgang
• 0,5x, 0,7x og 1x forsatslinser medfølger
• 0,5x kameraadapter til fototuben
• 56 LED ringlys til jævn arbejdsbelysning
• Velegnet til PCB, lodning, elektronikreparation og mikromontage

Tekniske specifikationer

• Type: Trinokulært stereomikroskop
• Standardforstørrelse: 7x–50x
• Forstørrelse med 0,5x Barlowlinse: ca. 3,5x–25x
• Forstørrelse med 0,7x Barlowlinse: ca. 4,9x–35x
• Forstørrelse med 1x Barlowlinse: 7x–50x
• Forsatslinser: 0,5x, 0,7x og 1x
• Kameraadapter: 0,5x
• Fokusering: Manuel
• Dioptrijustering: ±5 dpt
• Belysning: 56 LED ringlys
• Forsyningsspænding: 110–220 V
• Materiale: Plastik og metal
• Kamera: Medfølger ikke

I pakken

• 1 stk. trinokulært stereomikroskop 7x–50x
• 1 stk. 0,5x kameraadapter
• 1 stk. 0,5x Barlowlinse
• 1 stk. 0,7x Barlowlinse
• 1 stk. 1x Barlowlinse
• 1 stk. arbejds-/reparationsmåtte
• 1 stk. 56 LED ringlys

Specifikationer

Kameraadapter og sensorstørrelse

Den medfølgende 0,5x C-mount kameraadapter passer typisk godt til kameraer med sensorer omkring 1/2". Den giver normalt en god balance mellem synsfelt og billedudsnit ved brug på stereomikroskop.

Ved kameraer med mindre sensorer kan en adapter med lavere reduktionsfaktor være relevant:

• 0,5x kameraadapter: typisk egnet til sensorer omkring 1/2"
• 0,4x kameraadapter: kan være relevant til lidt mindre sensorer
• 0,35x kameraadapter: kan være relevant til mindre sensorer, eksempelvis omkring 1/3"

Valget af kameraadapter afhænger dog ikke kun af sensorstørrelsen, men også af det konkrete kamera, ønsket synsfelt og mikroskopets optiske opbygning.

0,35x og 0,4x kameraadapter kan tilkøbes, hvis en anden kombination passer bedre til det valgte kamera.

Opsummering

Den trinokulære stereolup 3,5x–50x er en fleksibel løsning til dig, der arbejder med printkort, elektronik, lodning, reparation eller andre præcisionsopgaver. De tre medfølgende forsatslinser gør det muligt at tilpasse forstørrelse og synsfelt til forskellige arbejdsopgaver, mens kameraudgangen giver mulighed for at tilføje et kamera til dokumentation eller visning på skærm.
