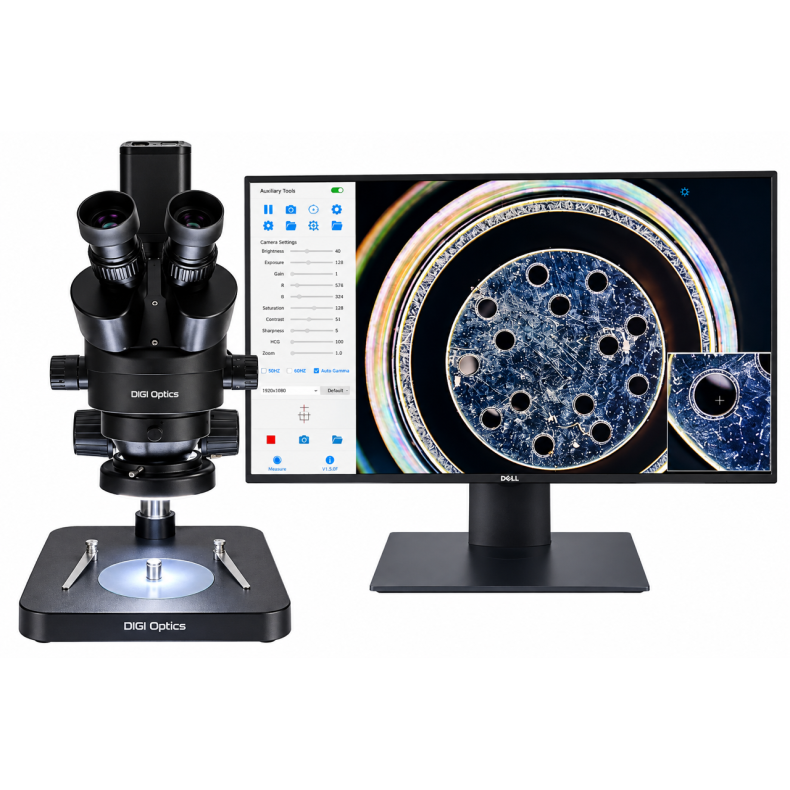

Komplet arbejdsstation til inspektion og dokumentation

DIGI 0745SM-HD er et trinokulært stereomikroskop med 7x–45x zoom, Simul-Focal optik og SONY IMX385 V2 Full HD HDMI-kamera. Kombinationen er udviklet til præcisionsarbejde, visuel inspektion, kvalitetskontrol og dokumentation, hvor der både skal arbejdes gennem mikroskopets okularer og vises et livebillede på en ekstern skærm.

Mikroskopet er særligt velegnet til elektronik, PCB og printkort, lodning, komponentkontrol, reparation, mikromontage og finmekanik. Det medfølgende HDMI-kamera leverer Full HD 1920 × 1080 ved op til 60 FPS direkte til en monitor eller TV uden behov for en computer.

Mikroskopet giver et skarpt stereobillede med god dybdevirkning og et bredt synsfelt. Zoomområdet på 7x–45x gør det muligt både at få overblik over et større arbejdsområde og zoome ind på små komponenter, loddepunkter og overfladedetaljer. En 0,5x Barlow-linse halverer forstørrelsen til 3,5x–22,5x og giver samtidig et større synsfelt og længere arbejdsafstand, mens en 2,0x Barlow-linse fordobler forstørrelsen til 14x–90x til undersøgelse af mindre detaljer. Barlow-linser medfølger ikke, men skal bestilles særskilt.

Det medfølgende 56 LED ringlys med variabel lysstyrke giver en jævn belysning omkring objektivet. Lysstyrken kan tilpasses det emne, der undersøges, hvilket er en fordel ved arbejde med materialer og komponenter med forskellig refleksion og kontrast.

Der medfølger desuden en 1,0x Barlow-/beskyttelseslinse, som monteres under objektivet. Da linsefaktoren er 1,0x, ændres mikroskopets forstørrelsesområde ikke, og det forbliver 7x–45x. Linsen fungerer som beskyttelse af den nederste del af optikken mod støv, snavs og utilsigtet kontakt under arbejdet.

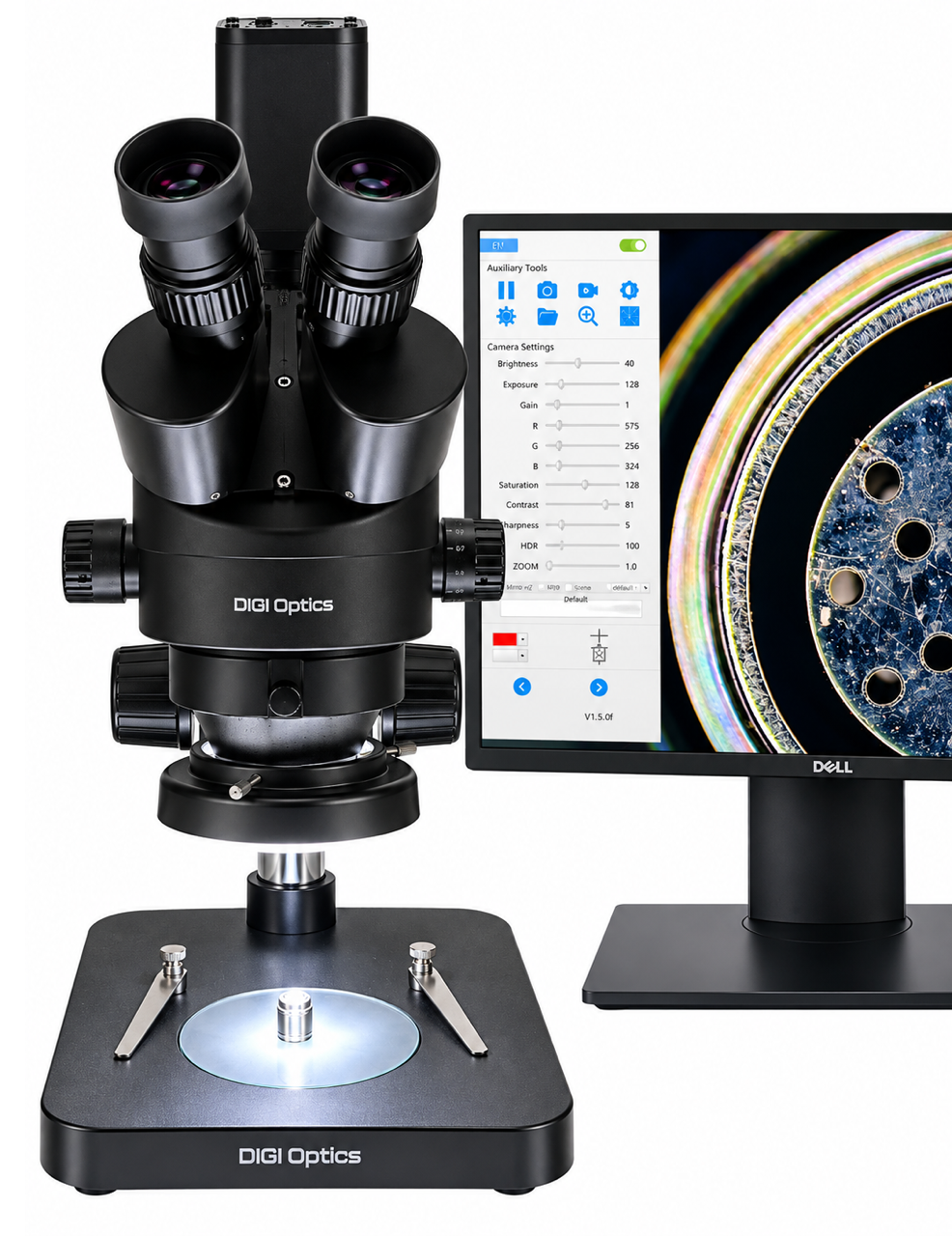

Simul-Focal – arbejd gennem okularerne og se billedet på skærmen samtidig

DIGI 0745SM-HD er Simul-Focal. Det betyder, at mikroskopet er konstrueret til samtidig visning gennem okularerne og via det monterede kamera. Når systemet er korrekt indstillet, kan du derfor arbejde gennem okularerne, mens mikroskopbilledet samtidig vises på en ekstern monitor.

Det er en væsentlig fordel ved opgaver, hvor der skal arbejdes manuelt under mikroskopet og samtidig dokumenteres, fotograferes, optages video eller vises billeder på en større skærm. Du behøver ikke løbende at skifte mellem okularerne og kameraudgangen.

Det trinokulære mikroskophoved er vinklet 45° og kan drejes 360°, så arbejdspositionen kan tilpasses brugeren og arbejdspladsen. Kameraet monteres via den medfølgende 0,5x C-mount kameraadapter.

SONY IMX385 V2 Full HD HDMI-kamera

Det medfølgende industrikamera er baseret på en SONY IMX385 V2 CMOS-sensor i 1/2" format og leverer en opløsning på 1920 × 1080 pixels. Med en billedhastighed på op til 60 billeder pr. sekund får du et flydende livebillede, hvilket er en fordel ved montage, lodning, positionering og andre opgaver, hvor emne eller værktøj bevæges under mikroskopet.

Kameraet tilsluttes direkte til en monitor eller et TV via HDMI. Der er derfor ikke behov for en computer til almindelig livevisning, fotografering eller videooptagelse.

En USB-mus anvendes til betjening af kameraets menu og funktioner direkte på skærmen. Billeder og video kan gemmes på et USB-drev/USB stik der indsættes i kameraet.

Foto, video og dokumentation

Kameraet gør det muligt at dokumentere undersøgelser direkte fra mikroskopet. Stillbilleder og video kan gemmes på et USB-drev og efterfølgende anvendes til dokumentation, rapportering, undervisning eller sammenligning af emner.

• Livevisning i Full HD 1920 × 1080
• Op til 60 FPS for flydende visning
• Fotooptagelse direkte fra kameraet
• Videooptagelse
• Lagring direkte på USB-drev
• Betjening via medfølgende USB-mus
• Direkte HDMI-visning uden computer

Løsningen kan leveres med et andet kamera, fx. med USB tilslutning. Kontakt os for priser.

Anvendelse

DIGI 0745SM-HD med HDMI-kamera er særligt velegnet til arbejdsopgaver, hvor mikroskopi kombineres med visning, dokumentation eller kvalitetskontrol. Det kan blandt andet anvendes til PCB og printkort, BGA-arbejde, lodning, kontrol af elektroniske komponenter, mobil- og elektronikreparation samt mikromontage og finmekanik.

Den direkte HDMI-visning gør systemet velegnet til produktionsmiljøer og tekniske arbejdsstationer, hvor flere personer skal kunne følge undersøgelsen, eller hvor operatøren ønsker at arbejde med billedet på en større skærm.

Mikroskopet kan også anvendes til undersøgelse af biologiske og naturvidenskabelige emner som insekter, planter, frø, blade, blomster, jordprøver, sten, mineraler og andre geologiske prøver. Kombinationen af stereomikroskop og kamera gør modellen relevant til undervisning, laboratoriearbejde, naturfag og dokumentation.

Ved den lave forstørrelse får du et godt overblik over større emner og arbejdsområdet, mens den højere forstørrelse gør det muligt at undersøge små detaljer, overfladestrukturer, loddepunkter og komponenter.

Standeren er konstrueret, så der er god plads omkring emnet. Det giver mulighed for at arbejde med værktøj, loddekolbe, pincet, dissektionsværktøj eller andre redskaber under mikroskopet.

• Komplet mikroskoparbejdsstation – Stereomikroskop, Full HD HDMI-kamera, kameraadapter og LED-belysning medfølger.
• 7x–45x zoom – Fra godt overblik til inspektion af fine detaljer.
• Simul-Focal – Arbejd gennem okularerne og se kamerabilledet samtidig.
• Full HD 60 FPS – SONY IMX385 V2 kamera med flydende livevisning via HDMI.
• Foto og dokumentation – Gem billeder og video direkte på USB-drev.

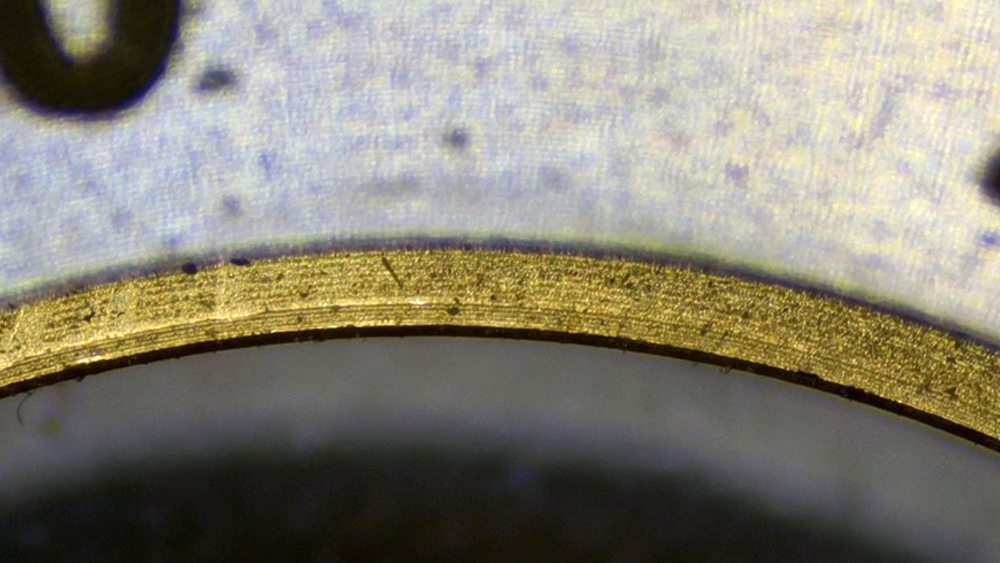

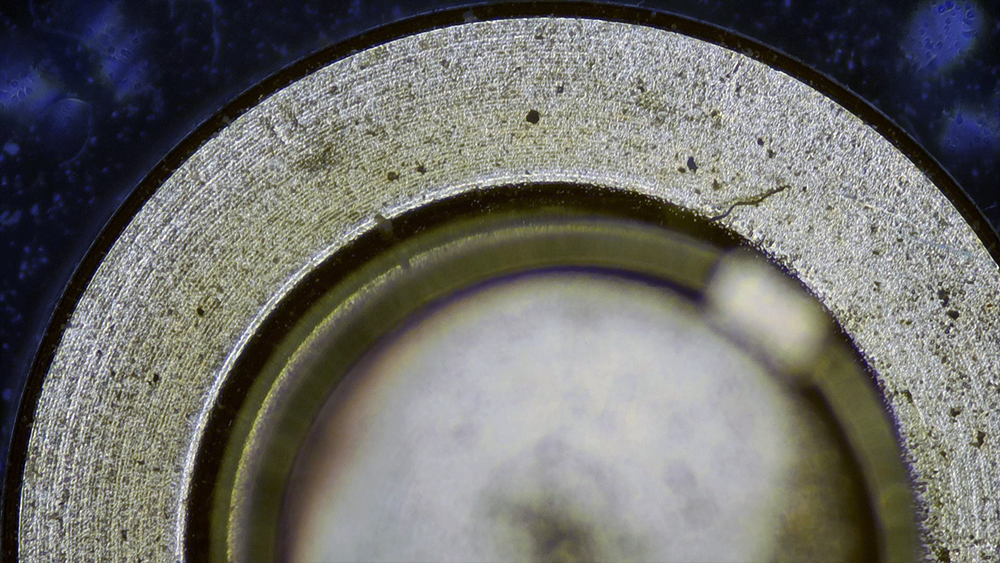

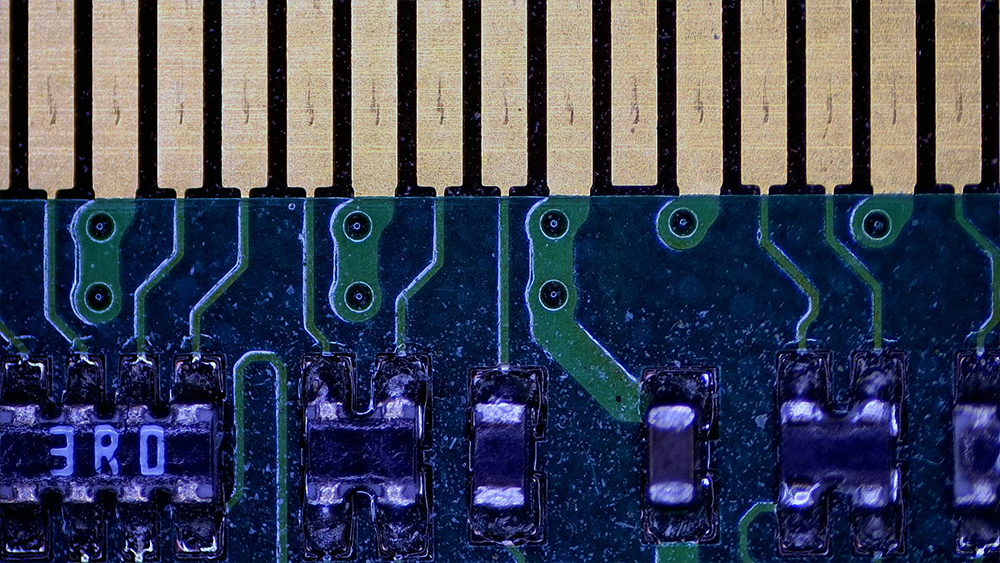

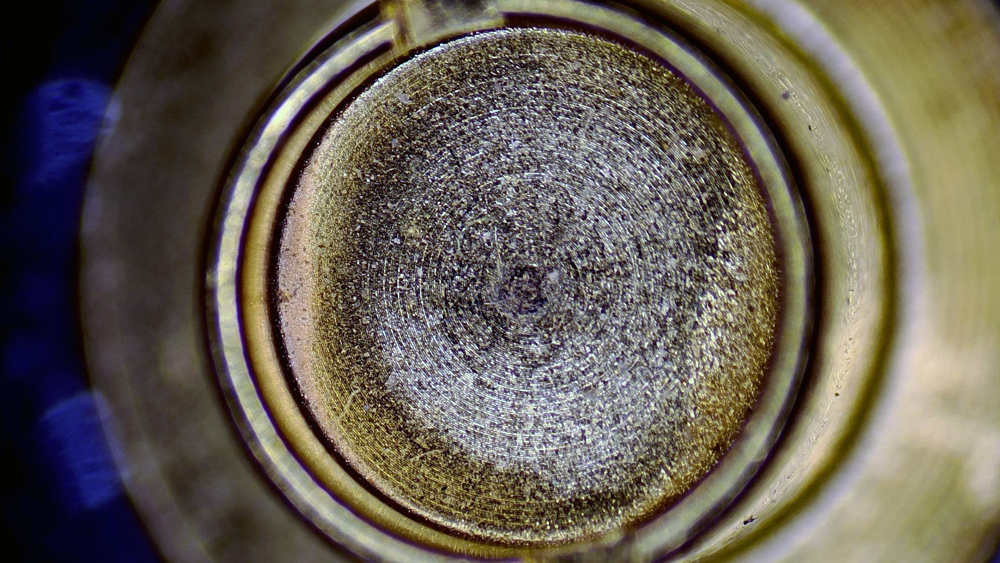

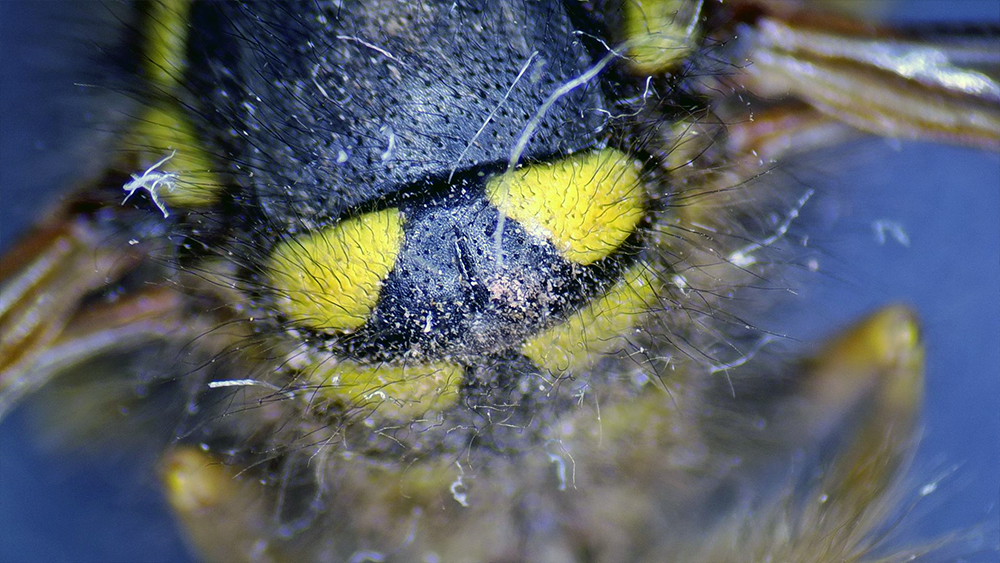

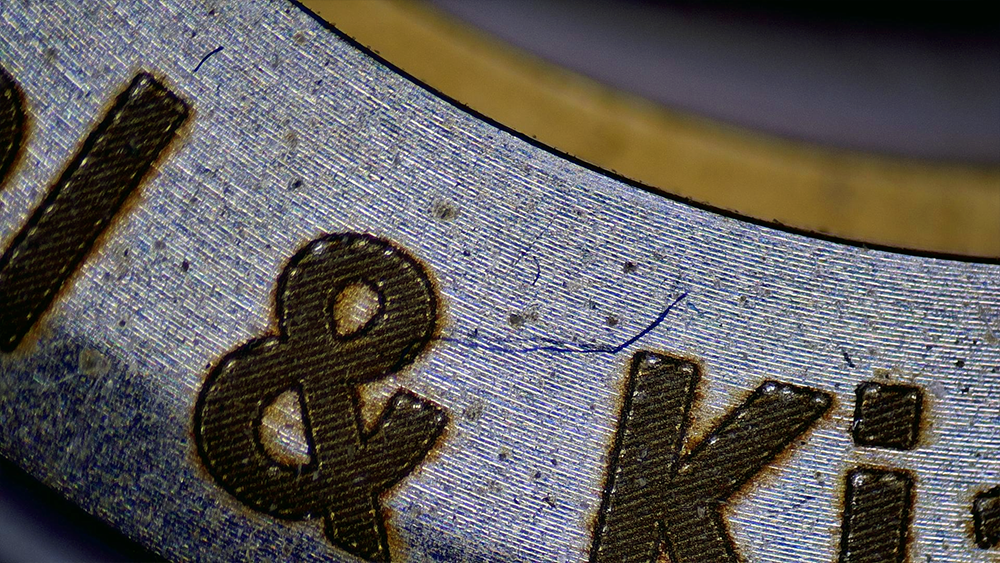

Foto - eksempler

Kameraudgang og 0,5x kameraadapter

Den trinokulære kameraudgang er udstyret med den medfølgende 0,5x C-mount kameraadapter, som forbinder SONY IMX385 V2 kameraet med mikroskopets fototube.

0,5x adapteren reducerer billedskalaen på kamerasiden og giver kameraet mulighed for at vise en større del af mikroskopets synsfelt. Kombinationen passer godt til kameraets 1/2" sensor og giver et praktisk billedfelt til blandt andet PCB-inspektion, montage og kvalitetskontrol.

Kamerabilledet kan vises direkte på en HDMI-monitor og anvendes til livevisning, fotografering, video, dokumentation, kvalitetskontrol og undervisning.

Nøglefunktioner

• 7x–45x kontinuerlig stereo zoom
• Simul-Focal optik til samtidig brug af okularer og kamera
• Trinokulært mikroskophoved
• 45° vinklet hoved
• 360° roterbart mikroskophoved
• SONY IMX385 V2 Full HD kamera medfølger
• 1920 × 1080 pixels
• Op til 60 FPS
• Direkte HDMI-visning uden computer
• Foto- og videooptagelse
• Lagring af billeder og video på USB-drev
• USB-mus til betjening medfølger
• 0,5x C-mount kameraadapter medfølger
• 1,0x Barlow-/beskyttelseslinse medfølger
• Skarpt stereobillede med god dybdevirkning
• Bredt synsfelt til inspektions- og montagearbejde
• 56 LED ringlys med variabel lysstyrke
• Stabil metalstander med god arbejdsplads
• Velegnet til PCB, elektronik, lodning, reparation, kvalitetskontrol og finmekanik

Tekniske specifikationer – mikroskop

• Type: Trinokulært stereomikroskop
• Optisk system: Stereo zoom
• Simul-Focal: Ja
• Forstørrelse: 7x–45x
• Mikroskophoved: Trinokulært
• Hældning: 45°
• Rotation: 360°
• Kameraudgang: Ja
• Kameraadapter: 0,5x C-mount
• Barlow-/beskyttelseslinse: 1,0x
• Forstørrelse med 1,0x linse: 7x–45x
• Belysning: 56 LED ringlys med variabel lysstyrke
• Materiale: Plastik/metal
• Pakkemål mikroskop: 35 × 35 × 25 cm
• Forsendelsesvægt mikroskop: 8,2 kg

Tekniske specifikationer – kamera

• Sensor: SONY IMX385 V2 CMOS
• Sensorstørrelse: 1/2"
• Opløsning: 1920 × 1080 pixels, Full HD
• Billedhastighed: Op til 60 FPS
• Videoudgang: HDMI
• Objektivtilslutning: C/CS-mount
• Lukketid: 1/50 s – 1/10000 s
• Hvidbalance: Auto / manuel / one-push
• Eksponering: Auto / manuel
• Foto- og videooptagelse: Ja
• Lagring: USB-drev (medie medfølger ikke)
• Betjening: USB-mus
• Strømforsyning: DC 12 V
• Driftstemperatur: 0°C – 50°C

I pakken

• 1 stk. trinokulært Simul-Focal stereomikroskop 7x–45x
• 1 stk. metalstander
• 1 stk. 56 LED ringlys med variabel lysstyrke
• 1 stk. SONY IMX385 V2 Full HD HDMI-mikroskopkamera
• 1 stk. strømforsyning til kamera
• 1 stk. USB-mus
• 1 stk. 0,5x C-mount kameraadapter
• 1 stk. 1,0x Barlow-/beskyttelseslinse
• 1 stk. plasticover
• 1 stk. brugervejledning til kamera
• 1 stk. HDMI-kabel

Specifikationer

Opsummering

DIGI 0745SM-HD med SONY IMX385 V2 kamera er en komplet mikroskoparbejdsstation til dig, der arbejder med PCB, elektronik, lodning, reparation, kvalitetskontrol, finmekanik eller andre præcisionsopgaver. Zoomområdet på 7x–45x giver mulighed for både overblik og inspektion af fine detaljer, mens den stabile metalstander giver god plads til arbejde med værktøj under mikroskopet.

Simul-Focal optikken gør det muligt at arbejde gennem okularerne, mens arbejdsområdet samtidig vises på en ekstern monitor. Det medfølgende SONY IMX385 V2 kamera leverer Full HD-video ved op til 60 FPS direkte via HDMI og kan anvendes uden computer.

Muligheden for at gemme billeder og video direkte på USB-drev gør systemet velegnet til både dagligt inspektionsarbejde, kvalitetskontrol og dokumentation. Sammen med 0,5x C-mount adapteren, det variable 56 LED ringlys og 1,0x beskyttelseslinsen får du en samlet arbejdsstation, der er klar til brug med en HDMI-skærm.

Den viste monitor på billederne medfølger ikke!
