Trinokulært Simul-Focal stereomikroskop 7x–45x til PCB, elektronik og finmekanik

DIGI 0745SM er et trinokulært stereomikroskop med 7x–45x zoom og Simul-Focal optik, udviklet til præcisionsarbejde, inspektion og montage. Det er særligt velegnet til elektronik, PCB og printkort, lodning, komponentkontrol, reparation samt mikromontage og finmekanik.

Mikroskopet giver et skarpt stereobillede med god dybdevirkning og et bredt synsfelt. Zoomområdet på 7x–45x gør det muligt både at få overblik over et større område og zoome ind på små komponenter, loddepunkter og overfladedetaljer.

Det medfølgende 56 LED ringlys med variabel lysstyrke giver en jævn belysning omkring objektivet. Lysstyrken kan tilpasses det emne, der undersøges, hvilket er en fordel ved arbejde med materialer og komponenter med forskellig refleksion og kontrast.

Der medfølger en 1,0x Barlow-/beskyttelseslinse, som monteres under objektivet. Da linsefaktoren er 1,0x, ændrer den ikke mikroskopets forstørrelsesområde, som fortsat er 7x–45x. Linsen fungerer samtidig som beskyttelse af den nederste del af optikken mod støv, snavs og utilsigtet kontakt under arbejdet.

Simul-Focal – se gennem okularer og kamera samtidig

DIGI 0745SM er Simul-Focal. Det betyder, at mikroskopet er konstrueret til samtidig visning gennem okularerne og via et tilsluttet kamera. Når systemet er korrekt indstillet, kan du derfor arbejde gennem okularerne, mens mikroskopbilledet samtidig vises på en computer eller monitor.

Det er en væsentlig fordel ved opgaver, hvor der både skal arbejdes manuelt under mikroskopet og samtidig dokumenteres, fotograferes eller vises billeder på en ekstern skærm. Du behøver ikke løbende at skifte mellem okularer og kameraudgang under arbejdet.

Det trinokulære mikroskophoved er vinklet 45° og kan drejes 360°, så arbejdspositionen kan tilpasses brugeren og arbejdspladsen. Der medfølger en 0,5x C-mount kameraadapter, så mikroskopet er klar til montering af et kompatibelt mikroskopkamera. Kamera medfølger ikke.

Anvendelse

DIGI 0745SM er velegnet til en bred vifte af opgaver, hvor der er behov for forstørrelse, god dybdevirkning og plads til at arbejde med emnet. Det kan blandt andet anvendes til PCB og printkort, BGA-arbejde, lodning, kontrol af elektroniske komponenter, mobil- og elektronikreparation samt mikromontage og finmekanik.

Mikroskopet er også velegnet til undersøgelse af biologiske og naturvidenskabelige emner som insekter, planter, frø, blade, blomster, jordprøver, sten, mineraler og andre geologiske prøver. Det gør modellen relevant til både undervisning, laboratoriearbejde, naturfag, hobbybrug, kvalitetskontrol og dokumentation.

Ved den lave forstørrelse får du et godt overblik over større emner og arbejdsområdet, mens den højere forstørrelse gør det muligt at undersøge små detaljer, overfladestrukturer, loddepunkter, komponenter, insektdele, plantemateriale og mineralstrukturer.

Standeren er konstrueret, så der er god plads omkring emnet. Det giver mulighed for at arbejde med værktøj, loddekolbe, pincet, dissektionsværktøj eller andre redskaber under mikroskopet.

• Alsidig anvendelse – Til PCB, finmekanik, insekter, botanik, geologi og undervisning.
• 7x–45x zoom – Fra godt overblik til fine detaljer.
• Simul-Focal – Se gennem okularer og kamera samtidig.
• Klar til kamera – 0,5x C-mount kameraadapter medfølger.
• 56 LED ringlys – Variabel og jævn belysning af emnet.

Kameraudgang og 0,5x kameraadapter

Den trinokulære kameraudgang gør det muligt at udbygge mikroskopet med et passende C-mount mikroskopkamera. Der medfølger en 0,5x kameraadapter, som monteres mellem kamera og mikroskopets fototube.

0,5x adapteren reducerer billedskalaen på kamerasiden og kan være en fordel, fordi kameraet dermed kan vise en større del af mikroskopets synsfelt. Den konkrete billeddækning afhænger blandt andet af kameraets sensorstørrelse.

Med et kamera kan mikroskopbilledet vises på en computer eller monitor og anvendes til fotografering, video, dokumentation, kvalitetskontrol og undervisning.

Kamera medfølger ikke og kan tilkøbes separat.

Nøglefunktioner

• 7x–45x kontinuerlig stereo zoom
• Simul-Focal optik til samtidig brug af okularer og kamera
• Trinokulært mikroskophoved
• 45° vinklet hoved
• 360° roterbart mikroskophoved
• 0,5x C-mount kameraadapter medfølger
• 1,0x Barlow-/beskyttelseslinse medfølger
• Skarpt stereobillede med god dybdevirkning
• Bredt synsfelt til inspektions- og montagearbejde
• Stabil stander i metal med god arbejdsplads
• Velegnet til PCB, elektronik, lodning, reparation og finmekanik

Tekniske specifikationer

• Type: Trinokulært stereomikroskop
• Optisk system: Stereo zoom
• Simul-Focal: Ja
• Forstørrelse: 7x–45x
• Mikroskophoved: Trinokulært
• Hældning: 45°
• Rotation: 360°
• Kameraudgang: Ja
• Kameraadapter: 0,5x C-mount
• Barlow-/beskyttelseslinse: 1,0x
• Forstørrelse med 1,0x linse: 7x–45x
• Kamera: Medfølger ikke
• Belysning: 56 LED, variabel
• Materiale: Plastik/Metal
• Pakkemål: 35 × 35 × 25 cm
• Forsendelsesvægt: 5,2 kg

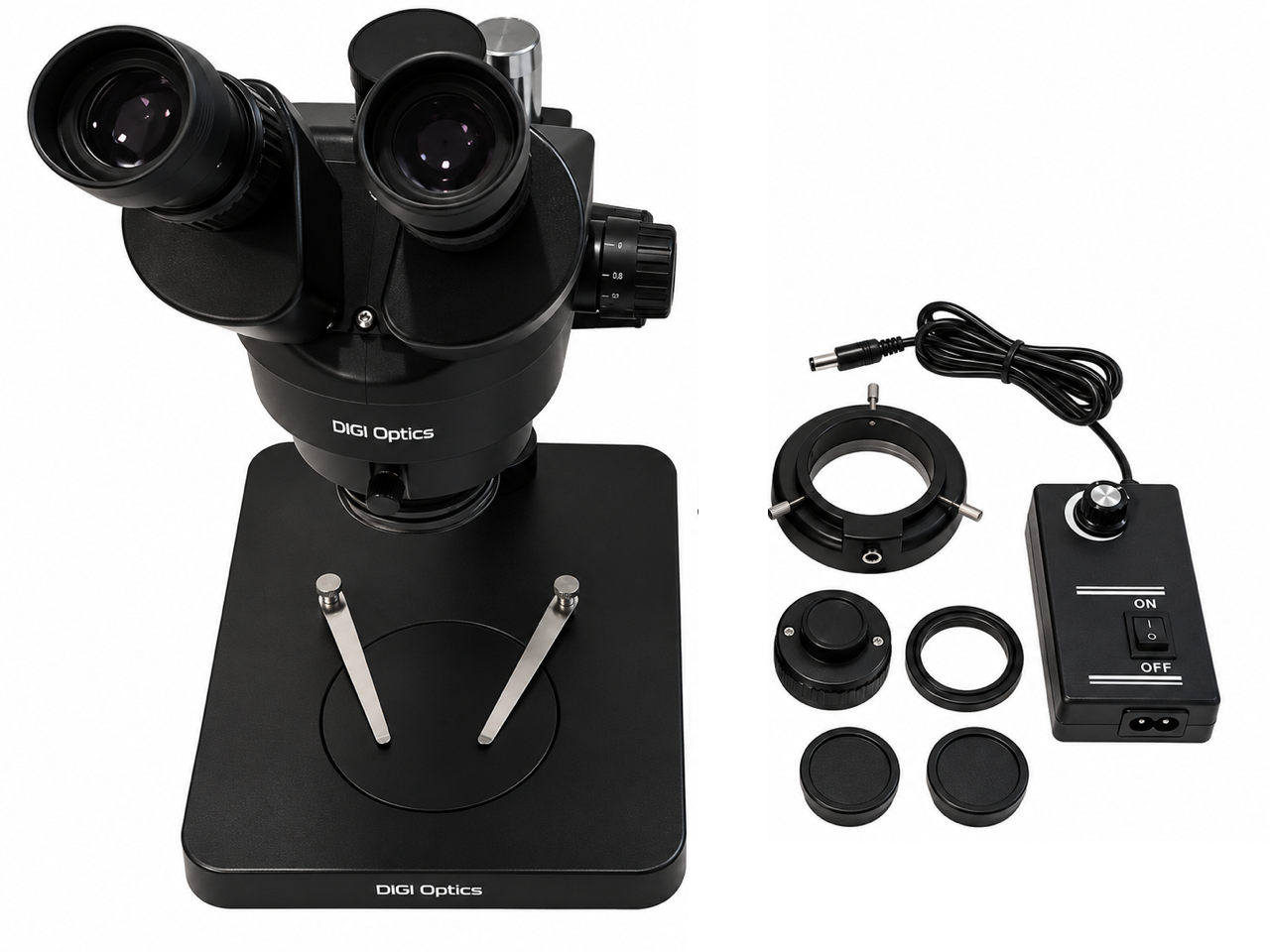

I pakken

• 1 stk. trinokulært Simul-Focal stereomikroskop 7x–45x
• 1 stk. metalstander
• 1 stk. 56 LED ringlys, variabel lysstyrke
• 1 stk. 0,5x C-mount kameraadapter
• 1 stk. 1,0x Barlow-/beskyttelseslinse
• 1 stk. plasticover

Specifikationer

Opsummering

DIGI 0745SM er et trinokulært Simul-Focal stereomikroskop til dig, der arbejder med PCB, elektronik, lodning, reparation, kvalitetskontrol eller andre præcisionsopgaver. Zoomområdet på 7x–45x giver mulighed for både overblik og detaljer, mens den stabile metalstander giver god plads til arbejde med værktøj under mikroskopet.

Den medfølgende 0,5x C-mount kameraadapter gør mikroskopet klar til eftermontering af et kamera, mens 1.0x beskyttelseslinsen beskytter objektivet uden at ændre forstørrelsesområdet. Simul-Focal funktionen gør det muligt at arbejde gennem okularerne og samtidig vise et fokuseret billede på en computer eller monitor, når et kompatibelt kamera er monteret.
