Trinokulært stereomikroskop 3,5x–50x med 5 MP USB-kamera til PCB, elektronik og finmekanik

Denne trinokulære stereolup er udviklet til præcisionsarbejde, hvor der er behov for et godt overblik over små komponenter samtidig med, at der skal være plads til værktøj og arbejde under mikroskopet. Det gør modellen særligt velegnet til elektronik, printkort, lodning, reparation og finmekanisk arbejde.

Mikroskopet har som standard et forstørrelsesområde på 7x–50x og leveres med 0,5x, 0,7x og 1x Barlow-/forsatslinser. Med 0,5x-linsen reduceres forstørrelsen til ca. 3,5x–25x, hvilket giver et større synsfelt og mere arbejdsafstand. 0,7x Barlow-linsen reducerer forstørrelsen til ca. 4,9x–35x og giver dermed en god balance mellem forstørrelse, synsfelt og arbejdsplads. Den er især velegnet til PCB, lodning og montage, hvor der både skal kunne ses detaljer og være plads til værktøj under objektivet. Med 1x-linsen bevares standardområdet på 7x–50x.

Forstørrelser:
Normal forstørrelse: 7x–50x
Med 0,5x Barlow: 3,5x–25x
Med 0,7x Barlow: 4,9x–35x
Med 1,0x Barlow: 7x–50x

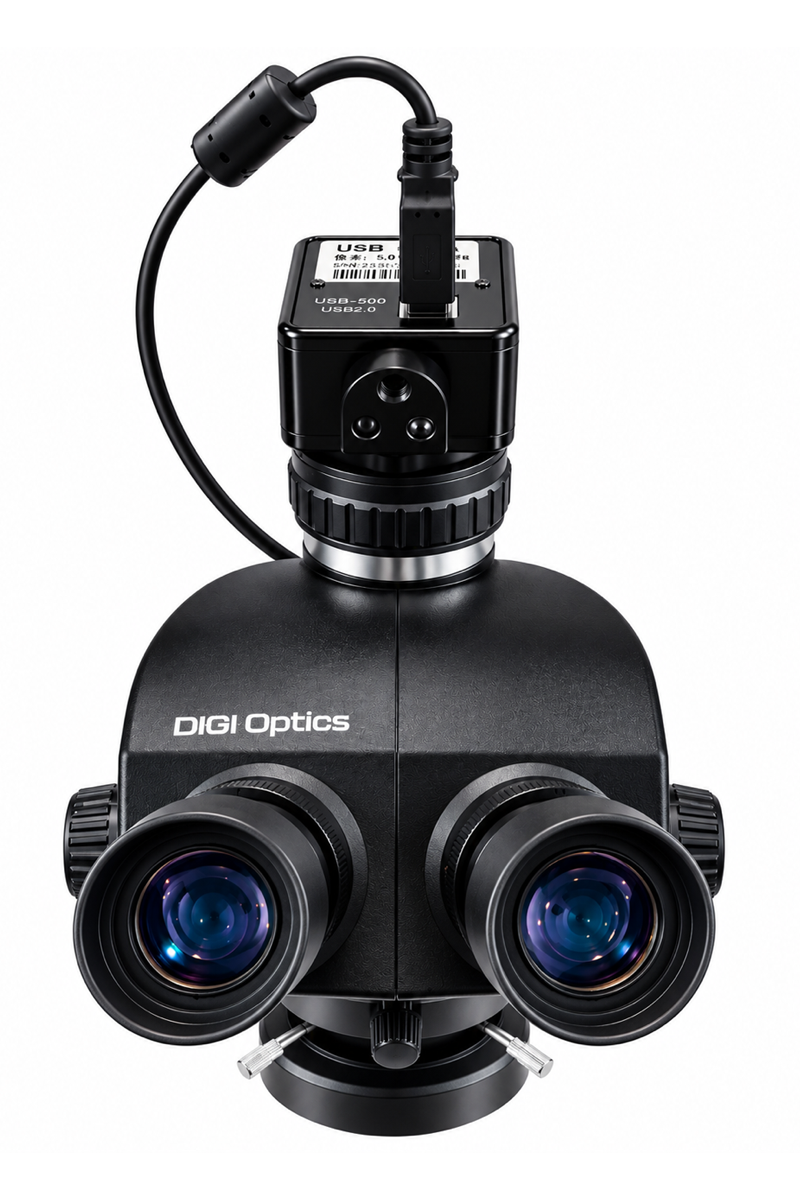

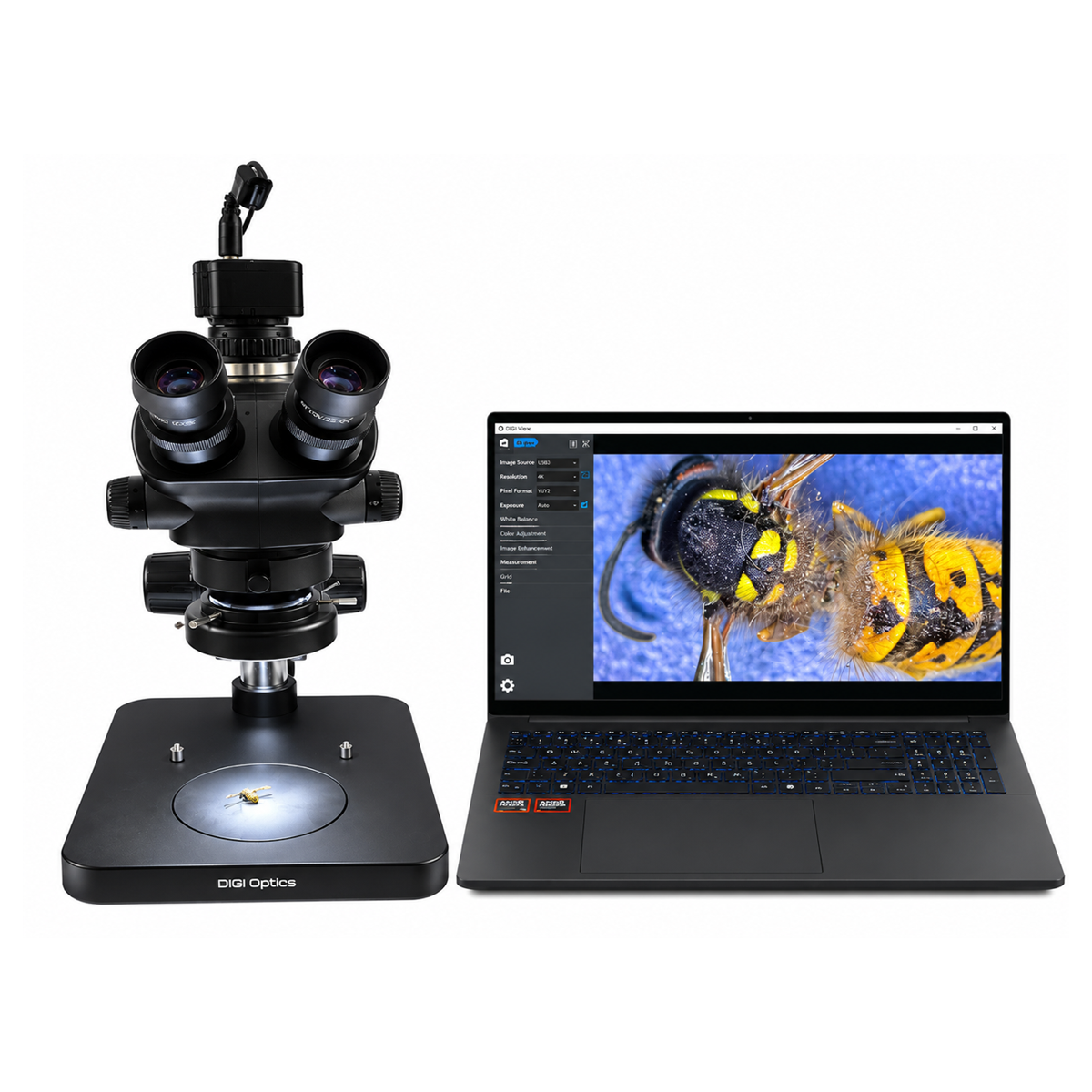

Det trinokulære hoved har en separat kameraudgang, og denne løsning leveres komplet med et 5 MP USB 2.0 C-mount mikroskopkamera. Kameraet tilsluttes en Windows-PC via USB og kan bruges til visning af mikroskopbilledet på skærmen samt til fotografering, dokumentation og billedanalyse. Der medfølger en 0,5x C-mount kameraadapter.

Anvendelse

Stereoluppen er især velegnet til inspektion, reparation og montage af elektronik. Den kan blandt andet anvendes til PCB og printkort, BGA-arbejde, lodning, kontrol af komponenter, mobil- og elektronikreparation samt andre opgaver inden for mikromontage og finmekanik.

De forskellige forsatslinser gør det muligt at tilpasse mikroskopet til opgaven. Ved lavere forstørrelse får du et større overblik over emnet, mens den højere forstørrelse gør det lettere at undersøge små loddepunkter, komponenter, forbindelser og overfladedetaljer.

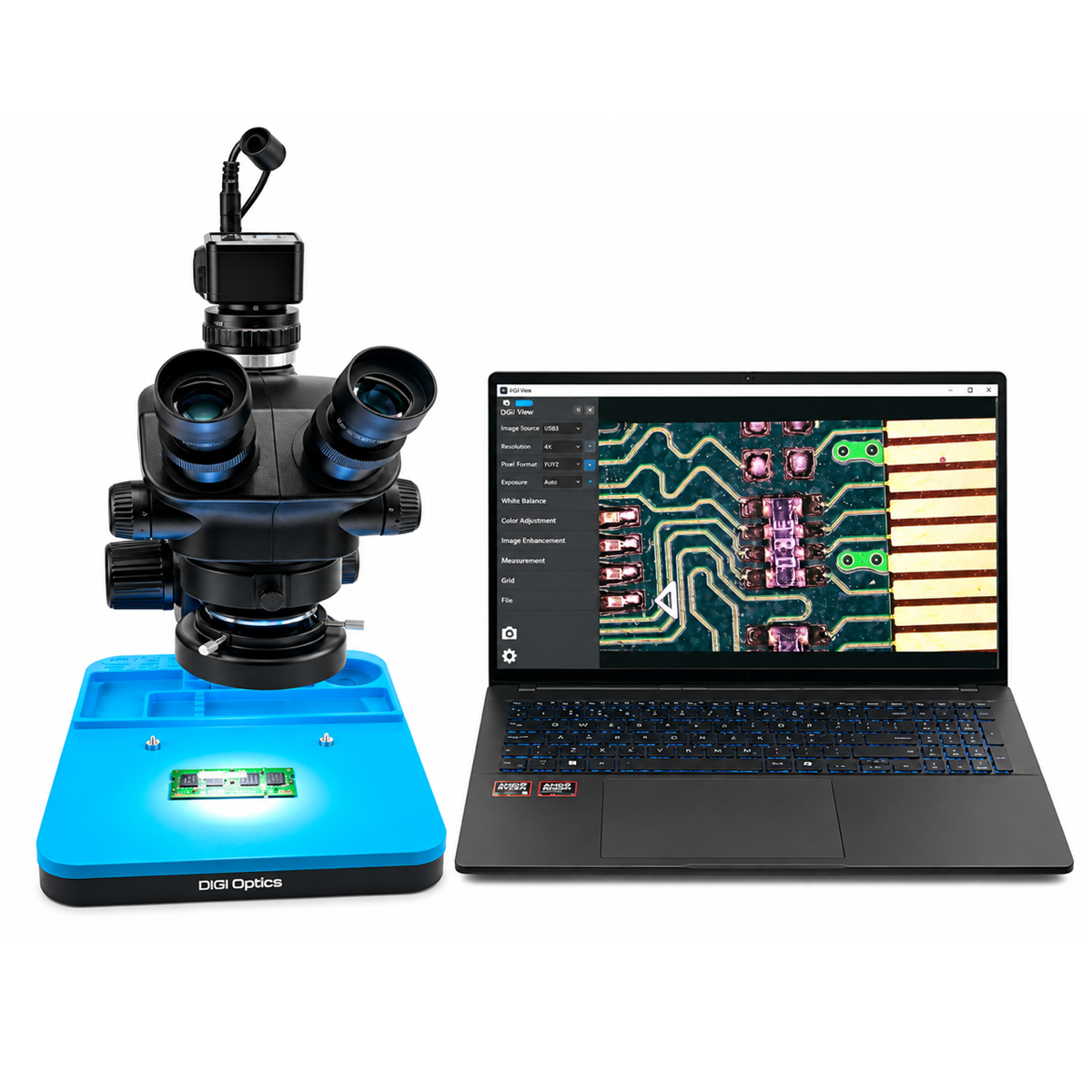

Det medfølgende 56 LED ringlys giver direkte og jævn belysning omkring objektivet. Mikroskopet leveres desuden med en arbejds-/reparationsmåtte, som giver en praktisk arbejdsflade til elektronik og mindre komponenter.

Det medfølgende 5 MP kamera gør løsningen velegnet, når arbejdet samtidig skal dokumenteres. Mikroskopbilledet kan vises direkte på en Windows-PC, og billeder kan gemmes til eksempelvis dokumentation af inspektioner, fejl, reparationer og kvalitetskontrol.

• Til PCB og elektronik – Velegnet til lodning, reparation og inspektion.
• 3,5x–50x forstørrelse – Fleksibelt område med medfølgende Barlowlinser.
• 5 MP USB-kamera – Til visning, fotografering og dokumentation på Windows-PC.
• Tre Barlowlinser – 0,5x, 0,7x og 1,0x medfølger.
• 56 LED ringlys – Jævn belysning af arbejdsområdet.

Vendbar sort/hvid bundplade

Standeren har en rund bundplade med en diameter på 95 mm, som kan vendes efter behov. Den ene side er hvid, og den anden er sort, så du nemt kan vælge den baggrund, der giver den bedste kontrast til det emne, der undersøges. Det gør det lettere at se detaljer på både lyse og mørke komponenter og materialer. Bundpladen kan dog ikke anvendes, når den medfølgende arbejds-/reparationsmåtte benyttes.

5 MP USB mikroskopkamera

Det medfølgende DIGI 5 MP mikroskopkamera har en 1/2,5" CMOS-farvesensor og C-mount tilslutning. Kameraet forbindes direkte til en Windows-PC via USB 2.0 og kan anvendes til livevisning, fotografering og dokumentation af det emne, der undersøges under mikroskopet.

Kameraet understøtter opløsninger op til 2592 × 1944 pixels og Full HD 1920 × 1080. Hvidbalance og eksponering kan indstilles automatisk eller manuelt, så billedet kan tilpasses forskellige emner og lysforhold.

Den progressive scanning og pixelstørrelsen på 2,2 × 2,2 µm gør kameraet velegnet til almindelig dokumentation og visuel inspektion inden for blandt andet elektronik, PCB, komponentkontrol og finmekanik.

Kameraspecifikationer

• Sensor: 1/2,5" farve CMOS
• Opløsning: 5 MP
• Maksimal opløsning: 2592 × 1944 pixels
• Understøttede opløsninger: 640 × 480, 1280 × 1024, 1600 × 1200, 1920 × 1080, 2048 × 1536 og 2592 × 1944
• Full HD: 1920 × 1080, op til 15 fps
• Pixelstørrelse: 2,2 × 2,2 µm
• Spektral respons: 400–1000 nm
• Scanning: Progressiv scanning
• Hvidbalance: Automatisk / manuel
• Eksponering: Automatisk / manuel
• Interface: USB 2.0, op til 480 Mb/s
• Montering: C-mount
• Software: S-Eys
• Operativsystem: Windows
• Driftstemperatur: 0–50 °C
• Pakningsmål: 120 × 120 × 80 mm
• Pakningsvægt: 230 g

Nøglefunktioner

• 3,5x–50x forstørrelsesområde med medfølgende Barlowlinser
• Trinokulært design med separat kameraudgang
• 5 MP USB 2.0 kamera med 1/2,5" CMOS-sensor
• Opløsning op til 2592 × 1944 pixels
• Livevisning og billedoptagelse på Windows-PC
• 0,5x C-mount kameraadapter medfølger
• 0,5x, 0,7x og 1x Barlowlinser medfølger
• 56 LED ringlys til jævn arbejdsbelysning
• Velegnet til PCB, lodning, elektronikreparation og mikromontage

Tekniske specifikationer

• Type: Trinokulært stereomikroskop
• Model: 7050STV+pad
• Standardforstørrelse: 7x–50x
• Forstørrelse med 0,5x Barlowlinse: ca. 3,5x–25x
• Forstørrelse med 0,7x Barlowlinse: ca. 4,9x–35x
• Forstørrelse med 1x Barlowlinse: 7x–50x
• Barlowlinser: 0,5x, 0,7x og 1x
• Kameraadapter: 0,5x C-mount
• Fokusering: Manuel
• Dioptrijustering: ±5 dpt
• Belysning: 56 LED ringlys
• Forsyningsspænding: 110–220 V
• Materiale: Plastik og metal
• Kamera: DIGI 5 MP USB 2.0 C-mount kamera
• Kamerasensor: 1/2,5" CMOS
• Kameratilslutning: USB 2.0

I pakken

• 1 stk. trinokulært stereomikroskop 7x–50x
• 1 stk. DIGI 5 MP USB 2.0 C-mount mikroskopkamera
• 1 stk. USB-kabel til kamera
• 1 stk. 0,5x C-mount kameraadapter
• 1 stk. 0,5x Barlowlinse
• 1 stk. 0,7x Barlowlinse
• 1 stk. 1x Barlowlinse
• 1 stk. arbejds-/reparationsmåtte
• 1 stk. 56 LED ringlys

Specifikationer

Opsummering

DIGI 0750SM med 5 MP USB-kamera er en komplet mikroskopløsning til dig, der arbejder med printkort, elektronik, lodning, reparation eller andre præcisionsopgaver. De tre medfølgende Barlowlinser gør det muligt at tilpasse forstørrelse, synsfelt og arbejdsafstand til forskellige opgaver, mens det trinokulære hoved og 5 MP kameraet gør det muligt samtidig at arbejde gennem okularerne og dokumentere arbejdet på en Windows-PC. Løsningen er derfor velegnet både til løbende inspektion og til opgaver, hvor billeder skal gemmes som dokumentation.
