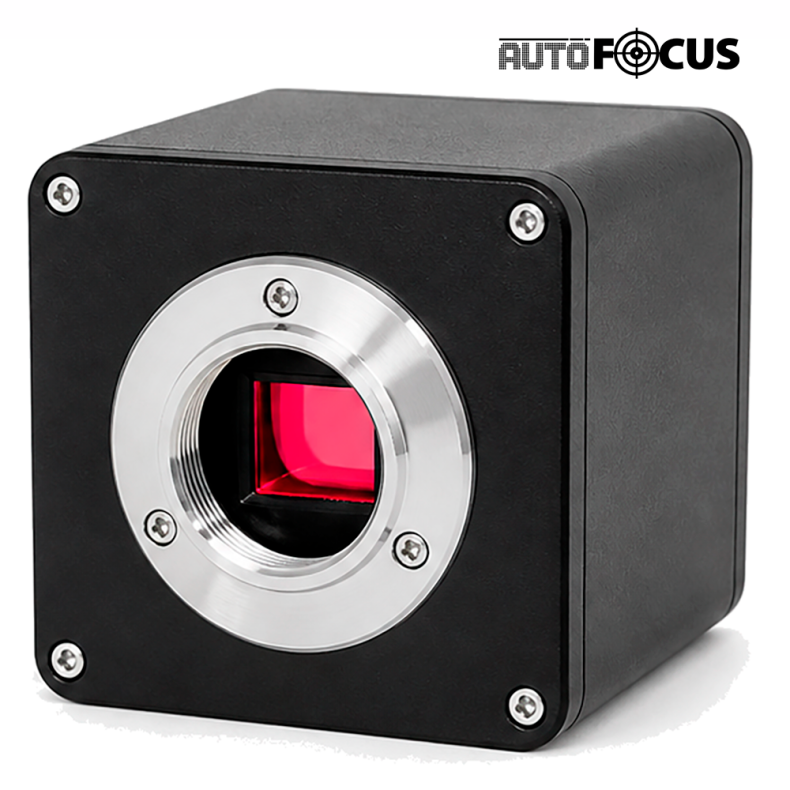

DIGI Optics IMX385 V2 AF – HDMI-mikroskopkamera med autofokus og målefunktion

DIGI Optics IMX385 V2 AF er et digitalt HDMI-mikroskopkamera med autofokus, indbyggede målefunktioner og en Sony IMX385 V2 CMOS-billedsensor. Kameraet leverer Full HD-video i 1920 × 1080 pixels med op til 60 billeder i sekundet (fps) og er udviklet til visuel inspektion, kvalitetskontrol, dokumentation og måling af mindre emner og detaljer.

Kameraet kan tilsluttes direkte til en HDMI-skærm og betjenes med en USB-mus. Det giver mulighed for at arbejde med levende mikroskopbilleder uden brug af en computer.

Den automatiske fokusering er særligt nyttig ved inspektion af emner med varierende højde, hvor kameraet kan tilpasse fokus uden gentagne manuelle justeringer. Kombinationen af autofokus, billedvisning og måleværktøjer gør kameraet relevant til blandt andet elektronikinspektion, mikromontage, materialeundersøgelser og kvalitetskontrol.

Sony IMX385 V2 – Full HD med 60 fps

Kameraet er udstyret med en Sony IMX385 V2 farve-CMOS-sensor, der understøtter billedvisning i Full HD-opløsning (1920 × 1080 pixels).

HDMI-udgangen leverer op til 60 billeder i sekundet, hvilket giver en jævn og responsiv visning af bevægelser under mikroskopet. Det er især en fordel ved manuel håndtering, positionering og undersøgelse af emner, hvor operatøren løbende foretager justeringer.

Sensoren understøtter automatisk og manuel eksponering samt flere funktioner til justering af hvidbalance. Det gør det muligt at tilpasse billedvisningen til forskellige belysningsforhold og overfladetyper.

Autofokus ved skiftende emnehøjde og forstørrelse

En af kameraets centrale funktioner er det integrerede autofokussystem, som automatisk kan justere fokuseringen, når emnets højde eller den optiske opsætning ændres.

Ved almindelig manuel fokusering skal operatøren ofte justere fokus, når der skiftes mellem emner med forskellig højde, eller når forstørrelse og arbejdsafstand ændres.

Med autofokus kan kameraet selv foretage denne justering, hvilket kan reducere behovet for manuel betjening og gøre gentagne inspektionsopgaver mere effektive.

Kameraet understøtter tre fokusfunktioner:

• AF – Automatisk fokus: Kameraet justerer løbende fokuseringen for at opnå et skarpt billede.
• Click F – Engangsfokusering: Kameraet udfører en automatisk fokusering og fastholder derefter fokuspositionen, indtil en ny fokusering aktiveres.
• MF – Manuel fokus: Operatøren kan selv justere fokuseringen efter behov.

Ved undersøgelse af meget blanke, reflekterende eller ensartede overflader kan autofokus have vanskeligt ved at finde et tydeligt fokuspunkt. Her kan fokusområdet flyttes til en struktur med flere detaljer, eller fokuseringen kan foretages manuelt.

Autofokusfunktionen forudsætter en kompatibel optisk opsætning. Kameraets faktiske arbejdsafstand og forstørrelsesområde afhænger af den anvendte optik.

Indbyggede målefunktioner

Kameraet indeholder digitale måleværktøjer, som gør det muligt at foretage geometriske målinger direkte på mikroskopbilledet.

Målefunktionerne kan eksempelvis anvendes til kontrol af komponentdimensioner, afstande mellem punkter, cirkulære strukturer og forskellige geometriske former.

Markering og annotationer:

• Markering af punktkoordinater
• Krydslinjer og referencelinjer
• Tekstannotationer på billedet

Længde- og afstandsmåling:

• Måling af linjelængder
• Måling af buede linjer
• Afstand mellem parallelle linjer
• Afstand mellem punkt og linje

Cirkel- og geometriske målinger:

• Cirkel med fastlagt radius
• Cirkel defineret ud fra to punkter
• Cirkel defineret ud fra tre punkter
• Måling af centerafstande
• Koncentriske cirkler
• Arealmåling af polygoner
• Arealmåling af firkanter

Målefunktionerne gør kameraet relevant til visuel dimensionskontrol og dokumentation af geometriske forhold.

Bemærk: For at opnå korrekte måleresultater skal målefunktionen kalibreres til den aktuelle forstørrelse og optiske opsætning. Den faktiske målenøjagtighed afhænger blandt andet af optik, kalibrering og billedopløsning.

Direkte HDMI-tilslutning og musebetjening

Kameraet har en HDMI-udgang og kan tilsluttes direkte til en kompatibel skærm eller monitor. Betjeningen foregår via en USB-mus og en digital menu, der vises på skærmen.

Herfra kan operatøren blandt andet vælge fokusfunktion, justere kameraindstillinger, anvende måleværktøjer samt optage og gemme billeder og video.

Løsningen kan anvendes som et selvstændigt billedvisningssystem uden en tilsluttet computer.

Det er en fordel på arbejdsstationer, hvor der ønskes en enkel betjening med direkte adgang til mikroskopbilledet.

Optagelse og lagring af billeder og video

Kameraet understøtter lagring af både stillbilleder og video på eksterne lagringsmedier.

• Stillbilleder: Gemmes i JPG-format på en tilsluttet USB-lagerenhed.
• Video: Optages i H.264-format og gemmes på et TF-hukommelseskort (microSD).
• Filnavne: Mapper og filer navngives automatisk efter dato og klokkeslæt.

Funktionerne gør det muligt at dokumentere observationer og gemme billedmateriale til senere gennemgang, kvalitetskontrol, rapportering eller undervisning.

Anvendelsesområder

DIGI Optics IMX385 V2 AF kan indgå i forskellige optiske inspektionssystemer, hvor der er behov for direkte billedvisning, autofokus og digitale målefunktioner.

• PCB og elektronik: Visuel kontrol af printkort, lodninger, komponenter og mindre elektroniske detaljer.
• Kvalitetskontrol: Inspektion og dokumentation af komponenter, dimensioner og produktionsdetaljer.
• Mikromontage og finmekanik: Overvågning af montageprocesser og positionering af mindre komponenter.
• Materiale- og overfladeundersøgelser: Visuel vurdering af strukturer, overflader, kanter og geometriske detaljer.
• Laboratorier og forskning: Billeddokumentation, observation og geometriske målinger.
• Undervisning: Direkte visning af mikroskopbilleder på en større skærm samt demonstration af målemetoder.

Den konkrete anvendelse afhænger af den optik, belysning og mekaniske montering, som kameraet kombineres med.

Tekniske specifikationer

• Produkttype: Digitalt HDMI-mikroskopkamera med autofokus og målefunktion
• Billedsensor: Sony IMX385 V2
• Sensorteknologi: Farve-CMOS
• Sensorformat: 1/2-type (optisk sensorformat)
• Opløsning: 1920 × 1080 pixels (Full HD)
• Billedhastighed: Op til 60 fps ved 1080p
• Videoudgang: HDMI
• Objektivfatning: C/CS-mount
• Betjening: USB-mus og digital skærmmenu
• Fokusering: Automatisk, engangsfokusering og manuel
• Hvidbalance: Automatisk, manuel og One-Push
• Eksponering: Automatisk og manuel
• Elektronisk lukkertid: Fra 1/50 (1/60) til 1/10.000 sekund
• Scanning: Progressiv scanning
• Zoom/forstørrelsesfunktion: Understøttet
• Stillbilleder: JPG
• Billedlagring: Ekstern USB-lagerenhed
• Videoformat: H.264
• Videolagring: TF-hukommelseskort (microSD)
• Målefunktioner: Længde, afstand, cirkler, geometriske former og arealer
• Strømforsyning: 12 V DC
• Driftstemperatur: 0 til +50 °C
• Forsendelsesvægt: Ikke oplyst af leverandøren

Betjening og fokusering

USB-musen skal tilsluttes kameraet, inden strømforsyningen tilsluttes.

Ved valg af automatisk fokusering justerer kameraet fokus efter det valgte fokusområde. Funktionen Click F kan anvendes, når der ønskes en enkelt fokusering, hvorefter fokuspositionen fastholdes.

Ved behov kan operatøren skifte til manuel fokusering.

Kameraet har desuden en funktion til justering af objektivets bagfokus, som kan anvendes ved tilpasning af den optiske opsætning.

I pakken

Leverandøren angiver følgende som muligt pakkeindhold, afhængigt af den valgte leveringsvariant:

• 1 × HDMI-mikroskopkamera med autofokus
• 1 × 12 V strømforsyning (EU-version til Danmark)
• 1 × HDMI-kabel
• 1 × USB-mus

Objektiv, stativ, skærm og lagringsmedier er ikke angivet som en del af det oplyste pakkeindhold.

Opsummering

DIGI Optics IMX385 V2 AF kombinerer Full HD-billedvisning med 60 fps, automatisk fokusering og indbyggede digitale måleværktøjer i ét HDMI-mikroskopkamera.

Autofokusfunktionen kan være en fordel, når du arbejder med emner i forskellige højder eller ofte skifter mellem forskellige observationspositioner. Samtidig giver måleværktøjerne mulighed for at undersøge og dokumentere geometriske detaljer direkte på skærmen.

Kameraet henvender sig især til virksomheder, teknikere, kvalitetsmedarbejdere, laboratorier og uddannelsesinstitutioner, der ønsker en fleksibel løsning til visuel inspektion, måling og dokumentation.

Med direkte HDMI-tilslutning og musebetjening kan du opbygge en selvstændig inspektionsstation uden behov for en computer. Den endelige forstørrelse, arbejdsafstand og målenøjagtighed afhænger af den valgte optik og opsætning.
