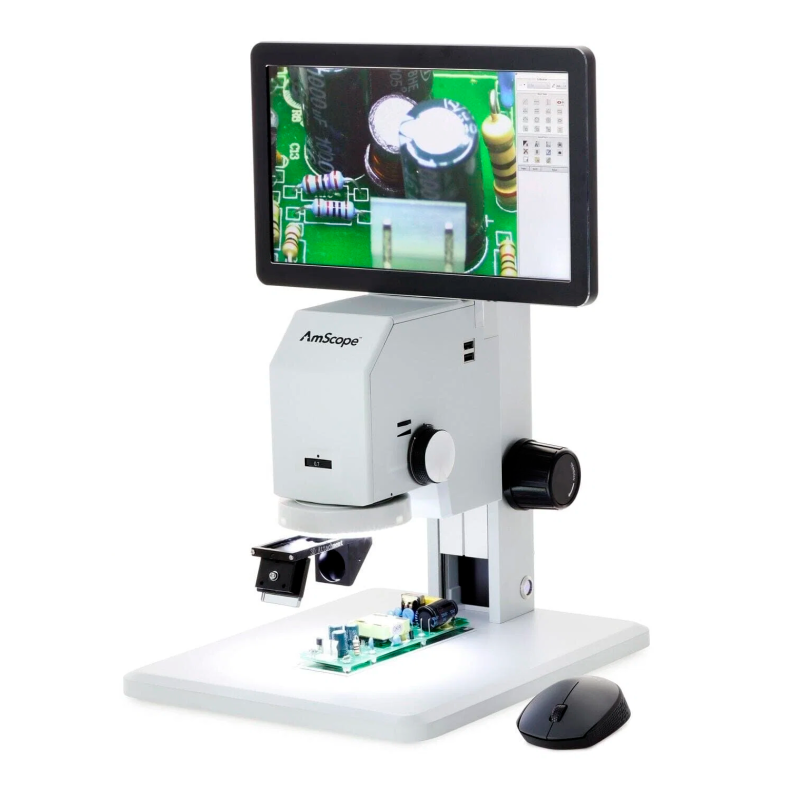

AmScope DM745-HDM11-3DR 3D digitalt mikroskop til industriel inspektion med 4,5× forstørrelse, 11,6" HD-skærm og roterende 3D-visning

AmScope DM745-HDM11-3DR er et komplet digitalt inspektionssystem til industriel brug, laboratoriearbejde og teknisk dokumentation. Systemet kombinerer 0,7–4,5× optisk zoom, indbygget Sony IMX307-kamera, 11,6" Full HD-monitor, 144 LED-ringlys og en særlig 3D-rotationsenhed, der gør det muligt at betragte et emne fra forskellige vinkler.

Mikroskopet er særligt velegnet til opgaver som PCB-inspektion, lodning, montage, kontrol af maskinbearbejdede komponenter, dissektion og generel kvalitetskontrol. Det digitale design betyder, at billedet vises direkte på skærmen, så du ikke behøver at arbejde gennem traditionelle okularer.

Vigtigste egenskaber

• Komplet digitalt inspektionssystem til industri og laboratorier med HD-billedvisning, stor 11,6" skærm og 144 LED-ringlys
• Medfølgende 3D-rotationsenhed gør det muligt at betragte emner fra forskellige vinkler
• 0,7–4,5× zoomforstørrelse er velegnet til dissektion, lodning og generel inspektion, mens faste trin ved centrale forstørrelser giver ensartede og reproducerbare indstillinger
• Realtidsbilleder i høj opløsning vises på 11,6" skærmen med høj klarhed og præcis farvegengivelse
• Den store fod giver stabilitet og et rummeligt arbejdsområde, mens symmetriske fokuseringsgreb giver et stort fokusområde til emner i forskellige højder
• 144 LED-ringlyset kan hurtigt monteres eller afmonteres og giver et jævnt, dagslysbalanceret lys med lav varmeudvikling

Optisk zoom til inspektion og montage

Zoomoptikken giver en kontinuerlig 0,7–4,5× optisk forstørrelse og er udviklet til arbejdsopgaver, hvor der både er behov for overblik og mulighed for at undersøge små detaljer.

På den medfølgende monitor svarer dette til en vist forstørrelse på cirka 11,3× til 72,5×.

Optikken anvender ét objektiv i stedet for to separate optiske kanaler som i et traditionelt stereomikroskop. Det reducerer variationer i fokus og perspektiv, som kan opstå ved skråtstillede optiske systemer. Zoomområdet har desuden faste klikpositioner ved centrale forstørrelser, hvilket gør det lettere at vende tilbage til samme indstilling ved gentagne målinger eller kontrolopgaver.

Full HD digital billedvisning ved 60 fps

Det indbyggede kamera anvender en Sony IMX307 farve-CMOS-sensor med 2 MP opløsning på 1920 × 1080 pixels. Livebilledet overføres via HDMI og vises på den integrerede 11,6" Full HD-monitor med op til 60 billeder pr. sekund.

Den høje billedhastighed giver en flydende visning, når emnet flyttes, værktøj anvendes under mikroskopet, eller fokus ændres. Det er en fordel ved eksempelvis lodning, rework, montage og anden manuel inspektion, hvor håndbevægelser skal kunne følges direkte på skærmen.

Indbyggede måle- og dokumentationsfunktioner

Systemets software betjenes med den medfølgende trådløse USB-mus. Du kan optage billeder og anvende forskellige værktøjer til måling og annotering direkte på skærmen.

De enkelte zoomindstillinger kan kalibreres separat, så målinger kan udføres ved forskellige forstørrelser. Softwaren understøtter blandt andet måling og markering af linjer, buer og ellipser. Optagne filer kan gemmes på eksterne USB-enheder som USB-drev og kortlæsere.

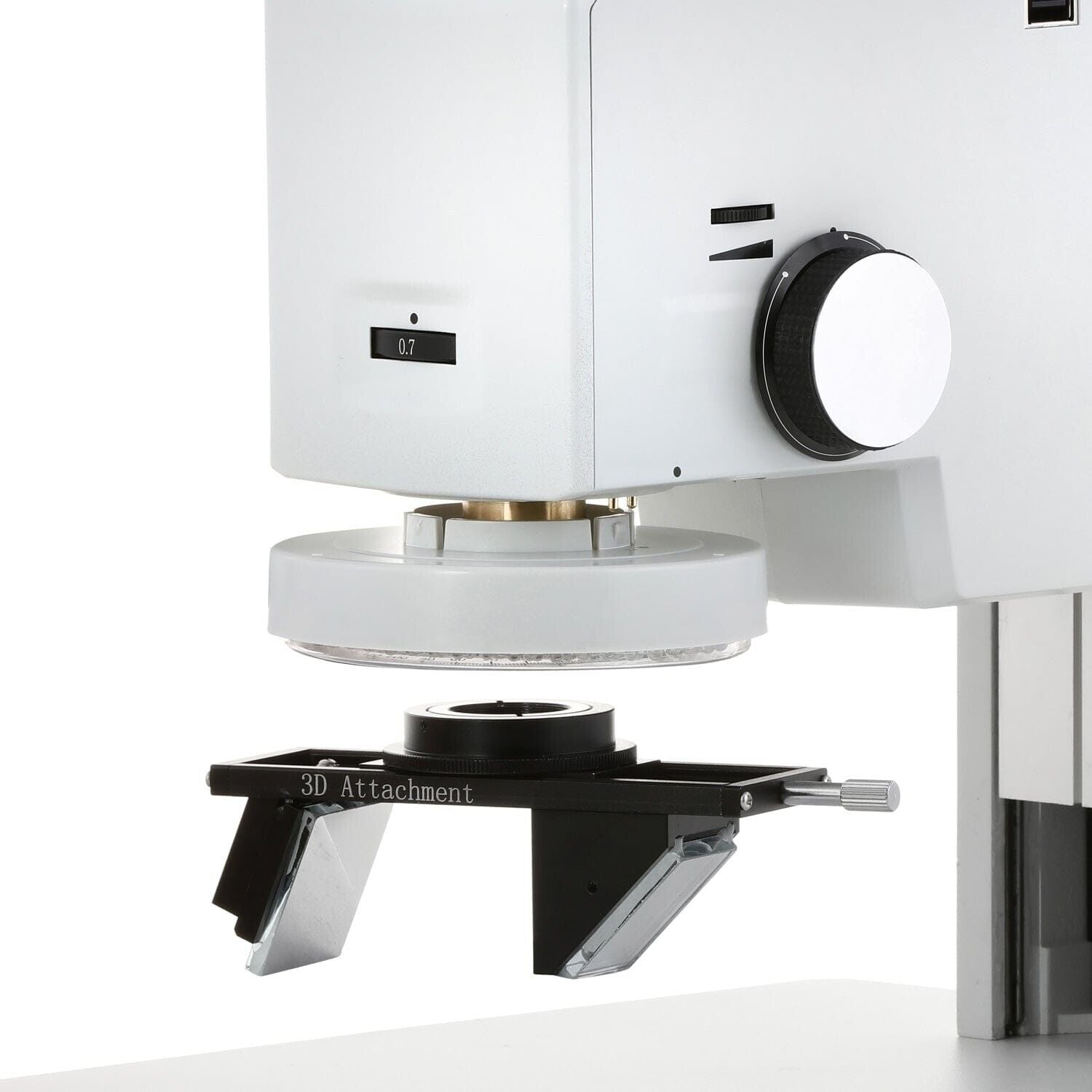

3D-visning fra forskellige vinkler

Den medfølgende 3D-rotationsenhed monteres på objektivet og anvender et optisk system med spejle til at ændre observationsvinklen. På den måde kan du se siderne af et emne uden nødvendigvis at flytte selve emnet.

Funktionen er især nyttig ved kontrol af tredimensionelle komponenter, lodninger, samlinger og emner, hvor interessante detaljer befinder sig på sider eller i områder, som er vanskelige at se direkte ovenfra. Det kan eksempelvis være nyttigt ved PCB-inspektion, hvor loddefuger og komponentben skal vurderes fra forskellige vinkler.

Stabil arbejdsstation med stort arbejdsområde

Mikroskopet leveres monteret på en bordstander med en stor base på 320 × 260 mm. Den stabile konstruktion giver samtidig et rummeligt arbejdsområde til komponenter, værktøj og mindre printkort.

Fokus justeres med tandstang og symmetriske fokuseringsgreb på begge sider af standeren. Spændingen i fokuseringsmekanismen kan justeres, så bevægelsen kan tilpasses den enkelte arbejdsopgave.

144 LED-ringlys

Det medfølgende 144 LED-ringlys giver en kraftig og jævn belysning omkring objektivet. LED-belysningen har lav varmeudvikling og et dagslysbalanceret lys, som er velegnet til inspektion og dokumentation af komponenter og materialer.

Ringlyset kan hurtigt monteres eller afmonteres efter behov. Lysstyrke og zoomkontrol er placeret, så de er lette at betjene under arbejdet.

Typiske anvendelser

• PCB- og printkortinspektion
• Lodning og rework
• Elektronikmontage
• Kontrol af maskinbearbejdede komponenter
• Industriel kvalitetskontrol
• Laboratorieundersøgelser
• Retsmedicinske undersøgelser
• Dissektion

Specifikationer – optik

• Optisk system: Finite-conjugate
• Objektivforstørrelse: 0,7–4,5× zoom med faste klikpositioner
• Numerisk apertur: 0,024–0,087
• Integreret reduktion: 0,35×
• Arbejdsafstand: 100 mm

Specifikationer – kamera

• Sensor: Sony IMX307 (farve)
• Sensortype: CMOS
• Sensorstørrelse: 1/2,8"
• Aktive pixels: 2 MP (1920 × 1080)
• Pixelstørrelse: 2,9 × 2,9 µm
• Aktivt sensorareal: 5,57 × 3,13 mm
• Lukkertype: Elektronisk rolling shutter

Specifikationer – monitor

• Skærmstørrelse: 11,6"
• Monitorforstørrelse: 46×
• Vist forstørrelse: 11,3–72,5×
• Native opløsning: 1920 × 1080
• Billedformat: 16:9
• Lysstyrke: 220 nits

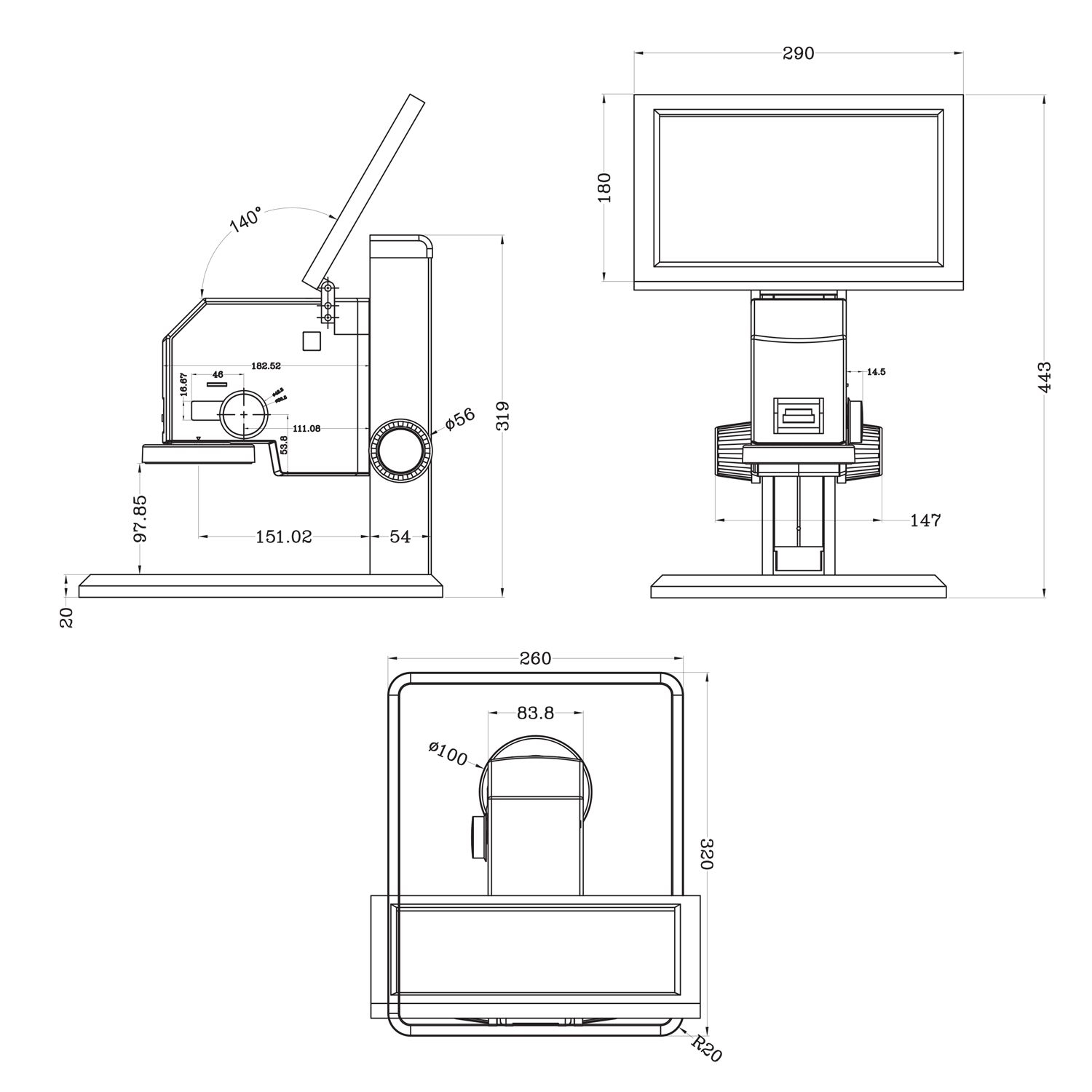

Specifikationer – stander

• Standertype: Bordstander med tandstang
• Fodmål: 320 × 260 × 20 mm
• Søjlehøjde: 299 mm
• Søjledybde: 54 mm

Belysning

• Belysningstype: 144 LED-ringlys

Strømforsyning

• Strømkrav: 110–240 V AC, 50–60 Hz, automatisk omskiftning

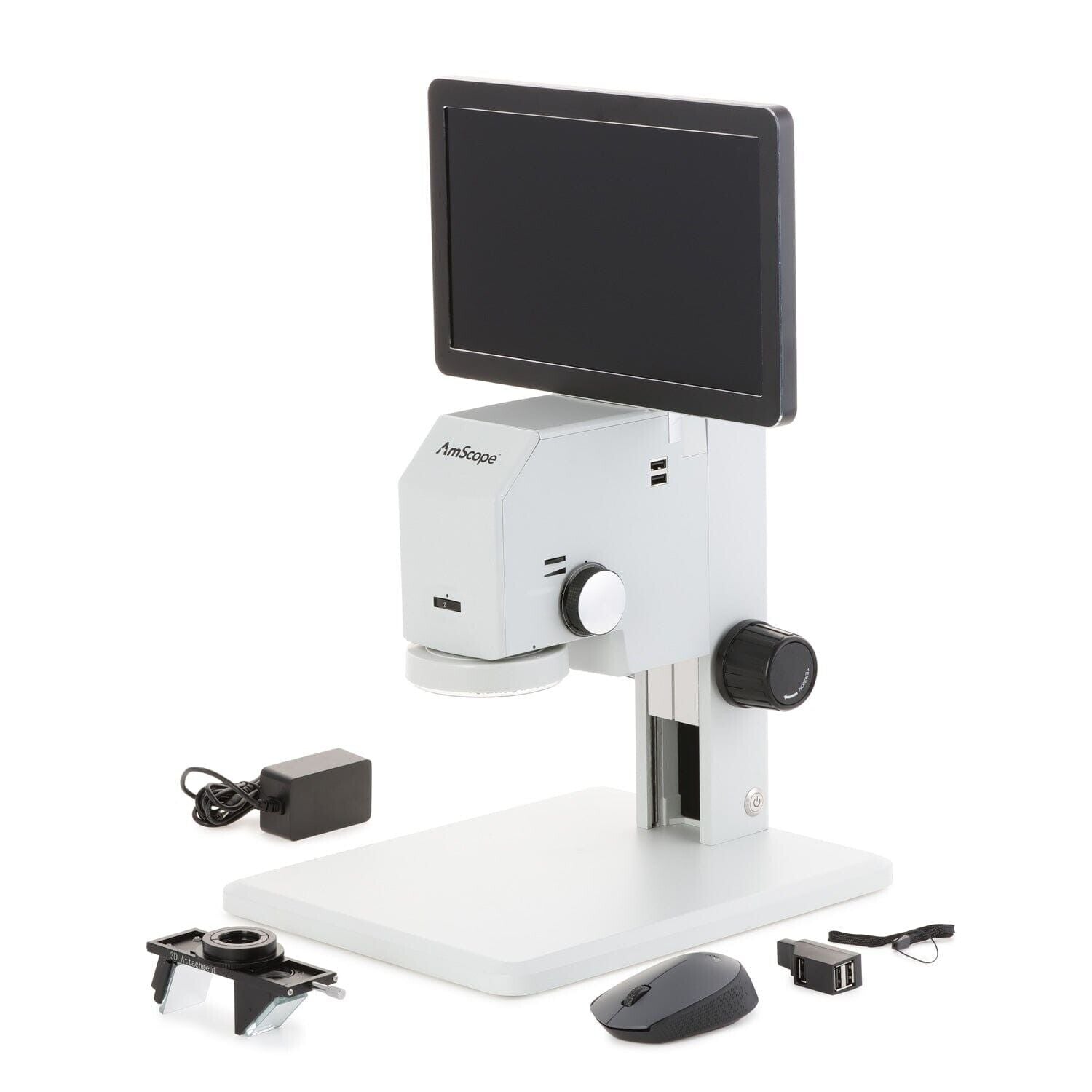

I pakken

• 1 × mikroskop
• 1 × monitor
• 3 × monteringsskruer
• 1 × 3D-rotationsenhed
• 1 × USB-mus
• 1 × USB-hub
• 1 × AC-strømadapter

Opsummering

Med AmScope DM745-HDM11-3DR får du en samlet digital arbejdsstation, hvor optisk zoom, Full HD-kamera, monitor, belysning, målefunktioner og 3D-visning er integreret i ét system. Du kan arbejde direkte fra skærmen, dokumentere observationer og undersøge emner fra forskellige vinkler uden konstant at skulle flytte dem.

Mikroskopet er især relevant for dig, der arbejder med elektronik og PCB-produktion, industriel kvalitetskontrol eller laboratoriearbejde. Kombinationen af 100 mm arbejdsafstand, 60 fps livevisning og roterende 3D-optik gør systemet velegnet til både praktisk montage, inspektion og dokumentation.
