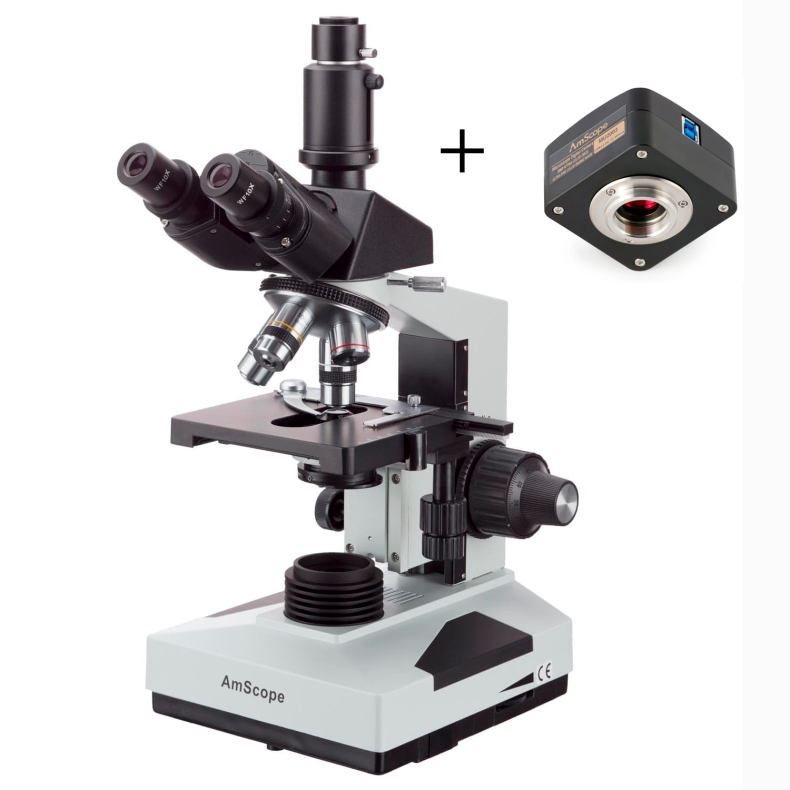

AmScope T490 simul-fokal biologisk trinokulært mikroskop (40X–2000X) + 20MP USB 3.0 kamera

AmScope T490 med MU2003 20 MP kamera er en komplet digital mikroskopløsning til biologiske undersøgelser, dokumentation og billedanalyse. Kombinationen består af et simul-fokalt trinokulært mikroskop med et bredt forstørrelsesområde fra 40x til 2000x samt et højopløseligt USB 3.0 mikroskopkamera med software til livevisning, fotografering, video, måling og billedbehandling.

Mikroskopet leveres med 10x og 20x okularer samt fire achromatiske DIN-objektiver på 4x, 10x, 40x og 100x. Kombinationen giver otte forskellige optiske forstørrelser fra 40x til 2000x og gør systemet velegnet til blandt andet undersøgelse af celler, vævsstrukturer, hår, mikroorganismer og bakterier.

Det medfølgende AmScope MU2003 kamera har en 20 megapixel bagbelyst CMOS-sensor og tilsluttes en Windows-, Mac- eller Linux-computer via USB 3.0. Kameraet monteres i mikroskopets trinokulære fotoport med den medfølgende 0,5x reduktionsoptik, så mikroskop og kamera fungerer som én samlet løsning.

Fordele

• Komplet digital mikroskopløsning – mikroskop, 20 MP kamera, 0,5x reduktionsoptik, USB-kabel, kalibreringsglas og software samlet i én pakke.
• Simul-fokal observation – se gennem begge okularer samtidig med, at kameraet viser eller optager billedet på computeren.
• 40–2000x optisk forstørrelse – 10x og 20x okularer kombineret med 4x, 10x, 40x og 100x achromatiske DIN-objektiver giver otte forskellige forstørrelser.
• 20 MP digital billedoptagelse – høj opløsning til dokumentation, analyse, undervisning og rapportering.
• Måling og billedanalyse – den medfølgende software understøtter blandt andet målinger, annotering, billedbehandling, stitching og Extended Depth of Field.

Målgruppe

• Veterinærklinikker
• Kliniske laboratorier
• Forskningslaboratorier
• Universiteter
• Gymnasier og andre undervisningsinstitutioner
• Mikrobiologiske laboratorier
• Patologi- og histologilaboratorier
• Fødevarelaboratorier
• Kvalitetskontrol
• Biologisk analyse og dokumentation

Simul-fokalt trinokulært hoved – observer og dokumentér samtidig

En væsentlig fordel ved AmScope T490 er det simul-fokale trinokulære Siedentopf-hoved. Kameraets fotoport kan anvendes samtidig med begge okularer, så du kan arbejde traditionelt gennem mikroskopet, mens kameraet samtidig viser det samme præparat på computeren.

Det er særligt praktisk ved undervisning, laboratoriearbejde og dokumentation, hvor flere personer skal kunne følge undersøgelsen, eller hvor billeder og video skal gemmes som en del af arbejdsprocessen.

Fotoporten har en diameter på 23 mm og kan højdejusteres, så kameraets fokus kan tilpasses fokus i okularerne. MU2003-kameraet leveres med 0,5x reduktionsoptik, som monteres mellem kameraet og fotoporten. Reduktionsoptikken giver kameraet et større og mere anvendeligt synsfelt.

Afstanden mellem okularerne justeres med et præcist Siedentopf-system, og begge okularrør har dioptrijustering. Hovedet er vinklet 30° for en ergonomisk arbejdsstilling og kan drejes 360°.

20 MP USB 3.0 mikroskopkamera

Det medfølgende AmScope MU2003 er et højopløseligt farvekamera med en 20 megapixel bagbelyst CMOS-sensor. Den bagbelyste sensorkonstruktion er udviklet til at opsamle en større del af det tilgængelige lys og giver et godt signal med lav billedstøj.

Sensoren har en maksimal opløsning på 5120 x 3840 pixels og et optisk format på 1/1,8". Det giver mulighed for at registrere fine detaljer i mikroskopiske prøver og gemme billeder i en opløsning, der er velegnet til efterfølgende analyse, rapporter, præsentationer og undervisningsmateriale.

Kameraet tilsluttes direkte til computeren via USB 3.0, som både overfører billeddata og leverer strøm til kameraet. Ved maksimal opløsning kan kameraet levere op til 20 billeder pr. sekund, mens 2560 x 1920 opløsning giver op til 45 billeder pr. sekund.

Forstørrelse ved brug af kamera

Kameraet anvender mikroskopets 4x, 10x, 40x og 100x objektiver direkte gennem den trinokulære fotoport. De monterede 10x eller 20x okularer påvirker derfor ikke kamerabilledet.

Den medfølgende 0,5x reduktionsoptik giver kameraet et større synsfelt, så en større del af præparatet kan vises på computerskærmen. Det er særligt velegnet til MU2003-kameraets 1/1,8" sensor og gør det lettere at orientere sig i prøven og dokumentere større områder.

Når der skiftes til et objektiv med højere forstørrelse, vises et mindre område af præparatet, men med flere detaljer. Den endelige størrelse af billedet på computerskærmen afhænger desuden af skærmstørrelse og den valgte zoom i softwaren.

Mikroskopets angivne forstørrelse på 40–2000x gælder observation gennem okularerne. Ved brug af kameraet er det derfor mere relevant at tale om objektiv, synsfelt og billedopløsning end om en fast samlet forstørrelse.

Kameraspecifikationer

Sensor: AR2020 farve-CMOS
Sensortype: Bagbelyst CMOS
Optisk sensorformat: 1/1,8"
Opløsning: 20 MP – 5120 x 3840 pixels
Pixelstørrelse: 1,4 x 1,4 µm
Aktivt sensorareal: 7,17 x 5,38 mm
Shutter: Elektronisk rolling shutter
Spektral respons: 380–650 nm med IR-cut filter
Binning: 1x1, 2x2 og 3x3
Video: Op til 20 fps ved 5120 x 3840 pixels
Video: Op til 45 fps ved 2560 x 1920 pixels
Tilslutning: USB 3.0
Kamerafatning: C-mount
Reduktionsoptik: 0,5x
Strømforsyning: Via USB

Software til billeder, video og måling

Den medfølgende software gør systemet velegnet til mere end almindelig observation. Mikroskopbilledet kan vises live på computeren, og du kan optage både stillbilleder og video direkte fra kameraet.

Softwaren indeholder en række værktøjer til dokumentation og analyse. Efter kalibrering med det medfølgende kalibreringsglas kan der foretages præcise målinger direkte i mikroskopbilledet.

Softwarefunktioner

• Livevisning af mikroskopbilledet
• Optagelse af stillbilleder og video
• Time-lapse optagelse
• Eksponerings- og hvidbalancekontrol
• Kalibrering og måling
• Måling af linjer, afstande, buer og polygoner
• Noter, markeringer og grafiske elementer
• Billedbehandling
• Segmentering og optælling
• Image Stitching
• Extended Depth of Field (EDF)
• HDR-funktioner

Windows-versionen tilbyder det mest omfattende sæt af analyse- og billedbehandlingsfunktioner. Grundlæggende livevisning, billedoptagelse, eksponeringskontrol og måleværktøjer er desuden tilgængelige til Mac og Linux.

40–2000x optisk forstørrelse

AmScope T490 leveres med to sæt okularer på henholdsvis 10x og 20x. Sammen med mikroskopets fire objektiver giver det otte forskellige forstørrelser og gør det nemt at tilpasse mikroskopet til forskellige typer biologiske præparater.

Med 10x okularerne opnås forstørrelser på 40x, 100x, 400x og 1000x. Med 20x okularerne opnås 80x, 200x, 800x og op til 2000x.

Achromatiske DIN-objektiver

AmScope T490 leveres med fire achromatiske DIN-objektiver på 4x, 10x, 40x og 100x. Objektiverne er korrigeret for kromatiske fejl og giver en god gengivelse af detaljer og farver ved biologisk mikroskopi og almindeligt laboratoriearbejde.

De forskellige objektiver gør det muligt hurtigt at skifte mellem oversigtsvisning og høj forstørrelse. 100x objektivet har en numerisk apertur på 1,25 og er beregnet til olieimmersion, mens de øvrige objektiver anvendes uden immersionsmedium.

Samtlige objektiver er konstrueret til standard 0,17 mm dækglas.

Objektiver

Præcist mekanisk krydsbord

Det dobbelte mekaniske objektbord måler 140 x 140 mm og har et bevægelsesområde på 75 x 45 mm. De lavt placerede X/Y-betjeningsknapper gør det muligt at flytte præparatet præcist og systematisk under observation.

Betjeningen er placeret tæt ved mikroskopets fokuseringsknapper, hvilket giver en ergonomisk og effektiv arbejdsgang ved længerevarende undersøgelser og gennemgang af større prøveområder.

Koaksial grov- og finfokusering

Mikroskopet benytter koaksial grov- og finfokusering med et samlet fokusområde på 30 mm. Finfokuseringen har en graduering på 0,002 mm og gør det muligt at foretage små og kontrollerede fokusjusteringer, hvilket især er vigtigt ved høj forstørrelse og digital billedoptagelse.

Fokussystemet har desuden justerbar spænding og øvre stop, som blandt andet kan reducere risikoen for, at objektivet kommer i kontakt med præparatet.

Justerbar LED-belysning

Præparatet belyses nedefra med en energieffektiv 1,4 W LED-lyskilde med justerbar lysstyrke. LED-belysningen giver et klart lys med lav varmeudvikling og er velegnet til både visuel observation og digital billedoptagelse.

Lysstyrken kan tilpasses det enkelte objektiv og præparat, så der kan opnås en passende balance mellem lys, kontrast og eksponering ved brug af kameraet.

Abbe-kondensor med NA 1,25

Under objektbordet findes en Abbe-kondensor med numerisk apertur på 1,25 og irisblænde. Kombinationen gør det muligt at regulere belysning, kontrast og dybdeskarphed efter objektiv og prøve.

Kondensoren kan højdejusteres præcist med tandstangsdrev og har en 32 mm holder til filtre. Den høje numeriske apertur understøtter desuden korrekt brug af 100x olieimmersionsobjektivet.

Tekniske specifikationer – mikroskop

Optisk system: Finite-conjugate
Mekanisk tubuslængde: 160 mm
Hoved: Trinokulært, 30° vinklet, 360° roterbart
Justering af pupilafstand: Siedentopf, kompensationsfrit system
Okulardiameter: 23 mm
Okularer: 10x og 20x
Forstørrelse: 40x–2000x
Forstørrelsestrin: 40x, 80x, 100x, 200x, 400x, 800x, 1000x og 2000x
Fotoport: Højdejusterbar 23 mm, simul-fokal
Objektiver: 4x, 10x, 40x og 100x DIN achromatiske
Parfokal afstand: 45 mm
Objektivgevind: RMS 20,32 mm
Objektivrevolver: 4 positioner
Fokusering: Koaksial grov- og finfokusering med øvre stop og spændingsjustering
Fokusområde: 30 mm
Finfokusering: 0,002 mm graduering
Objektbord: Dobbelt mekanisk krydsbord med præparatholder
Objektbordets størrelse: 140 x 140 mm
X/Y-bevægelse: 75 x 45 mm
Gennemlys: Justerbar 1,4 W LED (7 x 0,2 W)
Kondensor: Abbe NA 1,25 med irisblænde
Filterholder: 32 mm
Kondensorjustering: Tandstangsdrev
Strømforsyning: 100–240 VAC, 50/60 Hz

I pakken

AmScope T490 mikroskop

• 1 x trinokulært Siedentopf-hoved
• 1 x mikroskopstander
• 1 x højdejusterbar 23 mm fotoport
• 1 x 4x achromatisk objektiv
• 1 x 10x achromatisk objektiv
• 1 x 40x achromatisk objektiv
• 1 x 100x achromatisk olieimmersionsobjektiv
• 1 par 10x okularer
• 1 par 20x okularer
• 1 x strømkabel
• 1 x støvcover
• 3 x farvefiltre – blå, grøn og gul
• 1 x prøveflaske med immersionsolie

AmScope MU2003 20 MP kamera

• 1 x MU2003 20 MP USB 3.0 mikroskopkamera
• 1 x 0,5x reduktionsoptik til 23 mm fotoport
• 1 x USB 3.0 kabel
• 1 x kalibreringsglas
• 1 x C-mount støvhætte
• 1 x 30 mm adapter
• 1 x 30,5 mm adapter
• Software til billedoptagelse, video, måling og analyse

Opsummering

AmScope T490 med MU2003 20 MP kamera er en komplet løsning til biologisk mikroskopi, hvor traditionel observation gennem okularerne kombineres med digital livevisning, billedoptagelse, video, måling og dokumentation. Det simul-fokale trinokulære hoved gør det muligt at anvende kameraet og begge okularer samtidig, hvilket giver en effektiv arbejdsgang uden behov for løbende at skifte mellem visuel og digital observation.

Med 10x og 20x okularer samt fire achromatiske DIN-objektiver får du otte optiske forstørrelser fra 40x til 2000x. Sammen med 20 MP kamera, USB 3.0, 0,5x reduktionsoptik, kalibreringsglas og avanceret software er systemet særligt velegnet til laboratorier, veterinærklinikker, universiteter, gymnasier og andre undervisningsinstitutioner, hvor mikroskopiske observationer skal undersøges, deles, dokumenteres eller analyseres digitalt.
