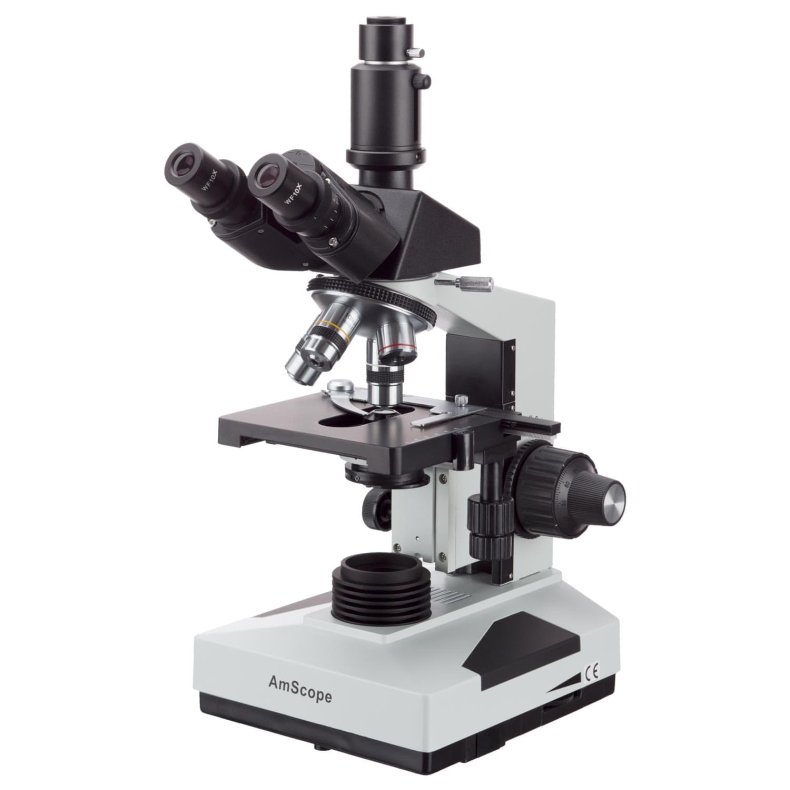

AmScope T490A-3PL – trinokulært biologisk mikroskop 40–1600x

AmScope T490A-3PL er et professionelt trinokulært biologisk mikroskop udviklet til rutinemæssige og mere krævende mikroskopiske undersøgelser. Kombinationen af achromatiske DIN-objektiver, præcis mekanik, justerbar LED-belysning og et simul-fokalt trinokulært hoved gør modellen velegnet til blandt andet laboratorier, undervisning, veterinærarbejde og kliniske undersøgelser.

Mikroskopet leveres med 10x og 16x okularer samt fire objektiver på 4x, 10x, 40x og 100x, hvilket giver otte forskellige forstørrelser fra 40x til 1600x. Det gør det muligt at undersøge en bred vifte af biologiske prøver, eksempelvis celler, vævsstrukturer, hår, mikroorganismer og bakterier.

Fordele

• Simul-fokalt trinokulært hoved – observation gennem begge okularer kan foregå samtidig med anvendelse af kamera.
• 40–1600x forstørrelse – 10x og 16x okularer kombineret med 4x, 10x, 40x og 100x achromatiske DIN-objektiver.
• Præcis mekanik – dobbelt mekanisk krydsbord samt koaksial grov- og finfokusering med 0,002 mm graduering.
• Forberedt til digital mikroskopi – højdejusterbar 23 mm fotoport med mulighed for kompatibel C-mount adapter med reduktionsoptik.

Målgruppe

• Veterinærklinikker
• Kliniske laboratorier
• Forskningslaboratorier
• Universiteter
• Gymnasier og andre undervisningsinstitutioner
• Mikrobiologiske laboratorier
• Patologi- og histologilaboratorier
• Fødevarelaboratorier
• Kvalitetskontrol og biologisk analyse

Trinokulært hoved med simul-fokal fotoport

Det trinokulære Siedentopf-hoved har to okularrør samt en separat fotoport. Den simul-fokale konstruktion gør det muligt at anvende kameraet samtidig med observation gennem begge okularer uden behov for at skifte lysvej.

Fotoporten har en diameter på 23 mm og kan højdejusteres, så kameraets fokus kan tilpasses fokus i okularerne. Fotoporten kan desuden erstattes af en kompatibel CX-serie C-mount kameraadapter med integreret reduktionsoptik, når der ønskes direkte tilslutning af et C-mount mikroskopkamera.

Afstanden mellem okularerne justeres med et præcist Siedentopf-system, og begge okularrør har dioptrijustering, så mikroskopet kan tilpasses den enkelte bruger. Hovedet er vinklet 30° og kan drejes 360°.

Achromatiske DIN-objektiver

T490A-3PL leveres med fire achromatiske DIN-objektiver på 4x, 10x, 40x og 100x. Objektiverne er korrigeret for kromatiske fejl og giver en god gengivelse af detaljer og farver ved almindeligt laboratoriearbejde.

Med de medfølgende 10x okularer opnås forstørrelser på 40x, 100x, 400x og 1000x. De ekstra 16x okularer giver 64x, 160x, 640x og op til 1600x.

100x objektivet har en numerisk apertur på 1,25 og er beregnet til olieimmersion. Samtlige objektiver er konstrueret til standard 0,17 mm dækglas.

Objektiver

Præcist mekanisk krydsbord

Det dobbelte mekaniske objektbord måler 140 x 140 mm og har et bevægelsesområde på 75 x 45 mm. De lavt placerede X/Y-betjeningsknapper gør det muligt at flytte præparatet præcist uden at flytte hånden langt fra fokuseringsknapperne.

Konstruktionen giver en ergonomisk og effektiv arbejdsgang, især ved systematisk gennemgang af større prøveområder.

Koaksial grov- og finfokusering

Mikroskopet benytter koaksial grov- og finfokusering med et samlet fokusområde på 30 mm. Finfokuseringen har en graduering på 0,002 mm og gør det muligt at foretage meget små og kontrollerede fokusjusteringer ved høj forstørrelse.

Fokussystemet har desuden justerbar spænding og øvre stop, som blandt andet kan hjælpe med at reducere risikoen for, at objektivet kommer i kontakt med præparatet.

Justerbar LED-belysning

Præparatet belyses nedefra med en energieffektiv 1,4 W LED-lyskilde med justerbar lysstyrke. LED-belysningen giver et klart lys med lav varmeudvikling og er derfor velegnet til både almindelige biologiske præparater og længerevarende observationer.

Den høje farvetemperatur understøtter en naturlig farvegengivelse og giver samtidig gode betingelser ved digital fotografering og videooptagelse gennem fotoporten.

Abbe-kondensor med NA 1,25

Under objektbordet findes en Abbe-kondensor med numerisk apertur på 1,25 og irisblænde. Kombinationen gør det muligt at regulere belysning, kontrast og dybdeskarphed efter objektiv og prøve.

Kondensoren kan højdejusteres præcist med tandstangsdrev og har en 32 mm holder til farve- og kontrastfiltre. Den høje numeriske apertur understøtter desuden korrekt brug af 100x olieimmersionsobjektivet.

Mulighed for udbygning

T490-serien kan udbygges med forskellige optiske og digitale komponenter. Ud over mikroskopkamera kan der blandt andet anvendes alternative okularer, objektiver, C-mount adaptere samt specialkondensorer til eksempelvis mørkefelt og fasekontrast.

Det gør platformen velegnet til arbejdspladser, hvor behovene kan ændre sig over tid, eller hvor mikroskopet senere skal integreres i en digital arbejds- eller dokumentationsproces.

Tekniske specifikationer

Optisk system: Finite-conjugate
Mekanisk tubuslængde: 160 mm
Hoved: Trinokulært, 30° vinklet, 360° roterbart
Justering af pupilafstand: Siedentopf, kompensationsfrit system
Okulardiameter: 23 mm
Okularer: 10x og 16x
Forstørrelse: 40x–1600x
Fotoport: Højdejusterbar 23 mm, simul-fokal
Objektiver: 4x, 10x, 40x og 100x DIN achromatiske
Parfokal afstand: 45 mm
Objektivgevind: RMS 20,32 mm
Objektivrevolver: 4 positioner
Fokusering: Koaksial grov- og finfokusering med øvre stop og spændingsjustering
Fokusområde: 30 mm
Finfokusering: 0,002 mm graduering
Objektbord: Dobbelt mekanisk krydsbord med præparatholder
Objektbordets størrelse: 140 x 140 mm
X/Y-bevægelse: 75 x 45 mm
Gennemlys: Justerbar 1,4 W LED (7 x 0,2 W)
Kondensor: Abbe NA 1,25 med irisblænde
Filterholder: 32 mm
Kondensorjustering: Tandstangsdrev
Strømforsyning: 100–240 VAC, 50/60 Hz

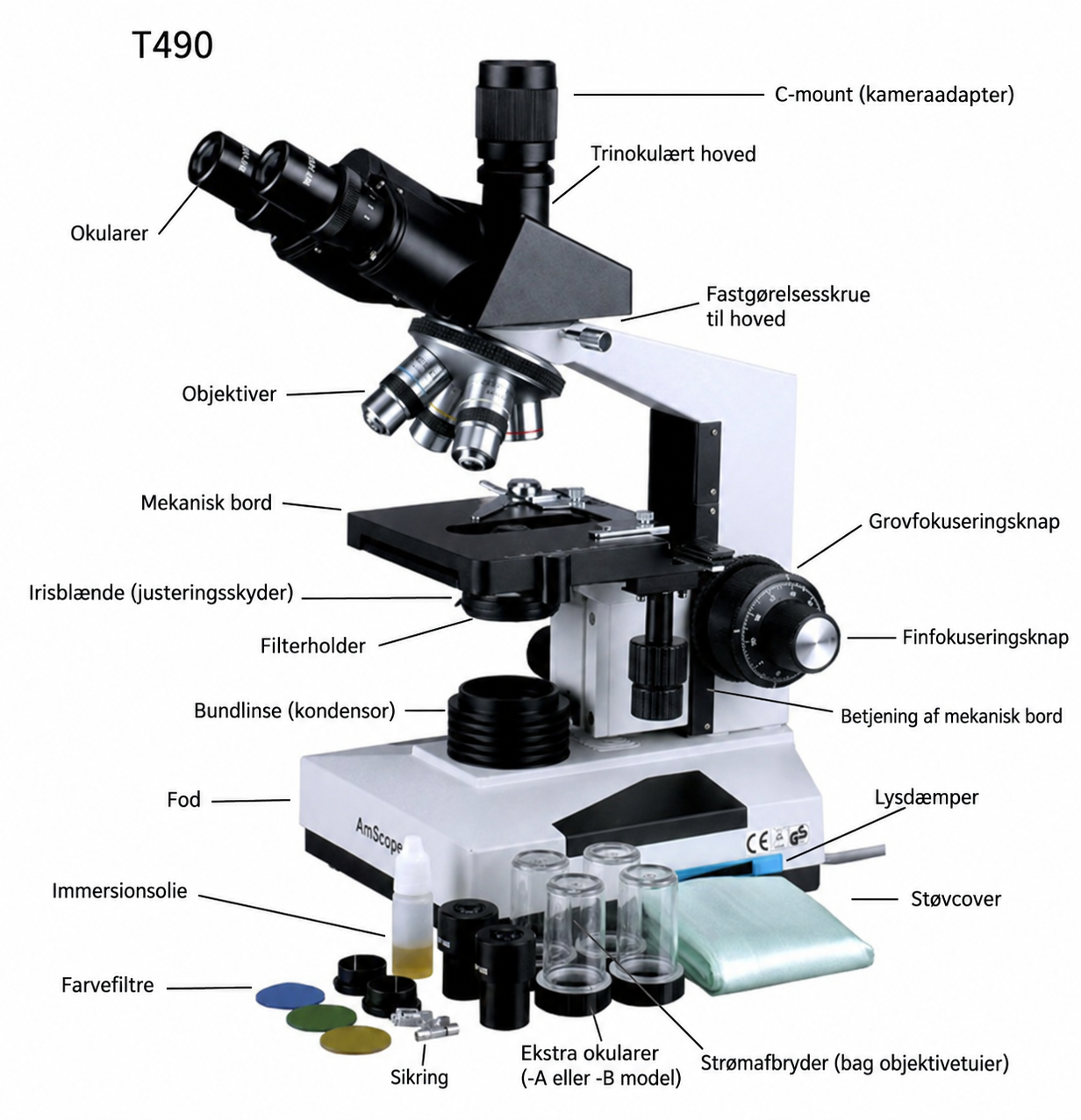

I pakken

• 1 x trinokulært Siedentopf-hoved
• 1 x mikroskopstander
• 1 x 23 mm fotoport
• 1 x 4x achromatisk objektiv
• 1 x 10x achromatisk objektiv
• 1 x 40x achromatisk objektiv
• 1 x 100x achromatisk olieimmersionsobjektiv
• 1 par 10x okularer
• 1 par 16x okularer
• 1 x strømkabel
• 1 x støvcover
• 3 x farvefiltre – blå, grøn og gul
• 1 x prøveflaske med immersionsolie

Opsummering

AmScope T490A-3PL kombinerer klassisk biologisk mikroskopi med mulighed for digital dokumentation. Det simul-fokale trinokulære hoved er en væsentlig fordel, hvis du ønsker at observere gennem begge okularer samtidig med, at et kamera anvendes til billeder, video eller visning på en skærm.

Modellen er særligt velegnet til laboratorier, veterinærklinikker og undervisningsinstitutioner, hvor der er behov for præcis mekanik, et stort anvendeligt forstørrelsesområde og mulighed for senere udbygning. Du får samtidig en platform, der kan tilpasses med kamera, C-mount adapter og specialudstyr til mere avancerede mikroskopiske arbejdsopgaver.
